BMS czy niezależny monitoring? Sterowanie, dowód i alarm

BMS czy niezależny monitoring temperatury? W wielu obiektach to źle postawione pytanie. System automatyki budynkowej świetnie steruje centralą wentylacyjną, zaworami i agregatami, a osobna warstwa monitoringu może dostarczać niezależny zapis, alarmować inną drogą i obejmować miejsca, których BMS nie widzi. Nie chodzi o dublowanie każdej sondy ani o założenie, że jeden system jest z definicji lepszy. Chodzi o rozdzielenie trzech ról: sterowania procesem, dokumentowania warunków i powiadamiania o utracie kontroli. Zakres separacji powinien wynikać z konsekwencji awarii i analizy wspólnych punktów uszkodzenia.

BMS i monitoring odpowiadają na inne pytania

BMS jest zwykle projektowany po to, by budynek działał: utrzymywał temperaturę zasilania, przełączał pompy, regulował przepływ powietrza, realizował harmonogramy i pomagał ograniczać zużycie energii. Jego czujniki są częścią pętli regulacji. Odczyt służy przede wszystkim decyzji „otworzyć zawór czy go przymknąć?”. Taki cel odpowiada roli systemu automatyzacji i sterowania budynku opisanej w unijnej dyrektywie EPBD: wspieraniu efektywnego, ekonomicznego i bezpiecznego działania systemów technicznych przez automatyczne sterowanie i ułatwienie zarządzania ręcznego.

Niezależny monitoring koncentruje się na pytaniach: „jakie warunki rzeczywiście panowały przy produkcie lub urządzeniu?”, „czy zapis jest kompletny?”, „kto otrzymał alarm?” i „czy po awarii potrafimy odtworzyć przebieg zdarzenia?”. Może obejmować chłodnię, lodówkę apteczną, wlot szafy serwerowej albo najcieplejszy punkt magazynu wyznaczony przez mapowanie.

Granica nie jest absolutna. Dobry BMS potrafi archiwizować dane i alarmy, a platforma monitoringu może przekazywać pomiary do innych systemów. Różnicę tworzą cele projektu, walidacja, retencja danych i odporność na wspólną awarię — nie etykieta na ekranie.

Obszar	BMS	Niezależny monitoring
Główny cel	sterowanie i optymalizacja instalacji	dowód warunków, alarm i historia
Typowe punkty	centrale, węzły, obiegi, urządzenia HVAC	miejsca ryzyka wyznaczone procesem i mapowaniem
Zmiany konfiguracji	część pracy automatyki i serwisu	powinny podlegać kontroli oraz historii zmian
Reakcja	automatyczne wysterowanie urządzeń	powiadomienie, eskalacja i udokumentowana decyzja człowieka
Ryzyko wspólnej awarii	sterowanie i zapis mogą korzystać z tego samego toru	można zaprojektować osobny tor pomiaru, zasilania i komunikacji

Dwie sondy nie zawsze oznaczają niezależność

Najczęstszy błąd polega na policzeniu punktów bez sprawdzenia ich zależności. Dwa wejścia tego samego sterownika współdzielą elektronikę i zasilanie. Dwa systemy zapisujące dane na jednym serwerze współdzielą pamięć i administrację. Dwa alarmy wysłane przez tę samą bramkę internetową mogą zamilknąć razem. Niezależność trzeba więc rozpatrywać warstwami:

1. Element pomiarowy — czy awaria jednej sondy wpływa na drugi odczyt?
2. Elektronika i zasilanie — czy istnieje wspólny sterownik, zasilacz albo UPS?
3. Komunikacja — czy dane idą tą samą magistralą, siecią i łączem?
4. Przetwarzanie i pamięć — czy oba tory kończą się na tej samej maszynie lub bazie?
5. Powiadomienie — czy alarm dociera innym kanałem i do właściwej osoby?
6. Utrzymanie — czy wspólna aktualizacja, konto administratora lub błąd konfiguracji może wyłączyć oba tory?

Pełna separacja każdej warstwy byłaby kosztowna i często niepotrzebna. Dla komfortu w biurze wystarczy jeden dobrze utrzymany system. Dla magazynu produktu wrażliwego, lodówki z materiałem biologicznym albo środowiskowego SLA konsekwencja utraty danych może uzasadniać oddzielny pomiar i alarm. Decyzję zapisuje się w analizie ryzyka zamiast opierać na ogólnym haśle „redundancja”.

Kiedy sam BMS może wystarczyć

Pozostanie przy jednym systemie jest racjonalne, gdy skutek błędu jest niewielki, punkty BMS rzeczywiście reprezentują monitorowaną przestrzeń, zapis spełnia potrzebny okres retencji, a alarmy i kalibracja są regularnie testowane. Przykładem może być zwykła analiza komfortu i energii w małym biurze, w którym chwilowa luka nie wpływa na bezpieczeństwo produktu ani zobowiązanie wobec klienta.

Trzeba jednak zweryfikować fakty, a nie bazować na opisie handlowym. Czy BMS przechowuje surowe wartości, czy tylko średnie? Czy eksport zawiera znaczniki czasu i status jakości? Czy po zmianie punktu przez integratora zostaje ślad? Jak wygląda dostęp do historii po wymianie serwera? Czy alarm przechodzi poza dyspozytornię? Ocenę tych cech warto połączyć z checklistą z artykułu jak wybrać system monitoringu.

Kiedy osobna warstwa daje realną wartość

Niezależny monitoring jest szczególnie uzasadniony, gdy:

• od temperatury zależy jakość lub możliwość użycia produktu;
• audytor, ubezpieczyciel albo klient oczekuje odtwarzalnego dowodu;
• BMS mierzy instalację techniczną, ale nie miejsce reprezentujące produkt;
• obiekt ma stary lub zamknięty system automatyki, którego rozbudowa jest kosztowna;
• kilka lokalizacji korzysta z różnych BMS-ów, a centrala potrzebuje wspólnego pulpitu;
• utrata serwera automatyki nie może równocześnie wyłączyć alarmu środowiskowego;
• potrzebna jest osobna kontrola zmian, kalibracji i potwierdzeń zdarzeń.

W serwerowni BMS może sterować chłodzeniem, natomiast niezależne czujniki na wlotach szaf dokumentują warunki objęte umową z klientem. Jak budować taki materiał dowodowy, opisujemy w artykule o raportach temperatury dla SLA. W sieci sklepów lub placówek dodatkową korzyścią jest wspólny widok ponad różnymi instalacjami lokalnymi — to scenariusz monitoringu wielu lokalizacji.

Model hybrydowy: integracja bez utraty separacji

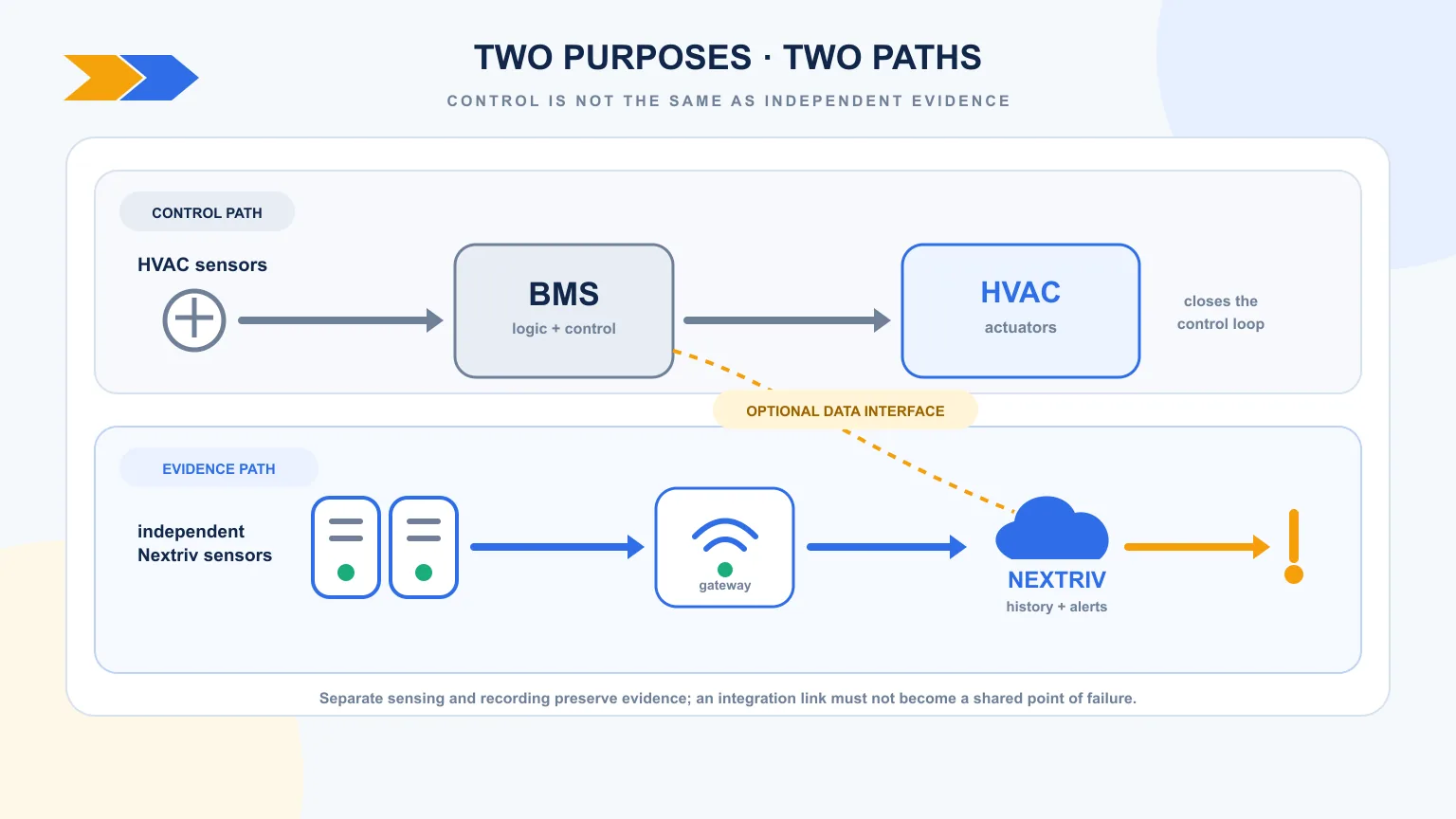

Najczęściej najlepszy jest model hybrydowy. BMS nadal steruje budynkiem, a niezależna platforma mierzy punkty wynikające z ryzyka, zachowuje historię i prowadzi eskalację. Systemy mogą wymieniać dane przez kontrolowany interfejs: na przykład Nextriv przekazuje pomiary i zdarzenia do narzędzia klienta, opisane na stronie integracji. Integracja nie musi jednak oznaczać połączenia wszystkiego w jeden wspólny punkt awarii.

Warto ustalić kierunek i odpowiedzialność za dane:

• który system jest źródłem pomiaru używanego do sterowania;
• który zapis jest materiałem referencyjnym podczas odchylenia;
• czy awaria integracji blokuje tylko podgląd, czy również alarm;
• jak rozpoznawany jest brak lub nieaktualność danych;
• kto zatwierdza zmiany mapowania punktów i progów;
• jak oba systemy synchronizują czas.

Nextriv nie powinien być przedstawiany jako system bezpieczeństwa funkcjonalnego ani sterownik zastępujący certyfikowane zabezpieczenia maszyny, palnika czy instalacji. Krytyczne blokady i bezpieczny stan pozostają w odpowiednio zaprojektowanej automatyce lokalnej. Warstwa chmurowa dostarcza obserwowalność, historię i powiadomienie — nie deklarację SIL ani gwarancję zadziałania funkcji bezpieczeństwa.

Test, który sprawdza architekturę zamiast ekranu

Odbiór nie powinien kończyć się na porównaniu dwóch wartości na pulpitach. Trzeba zasymulować awarie wspólne i niezależne:

1. odłącz pojedynczy czujnik i potwierdź rozpoznanie braku danych;
2. przerwij komunikację BMS, pozostawiając monitoring aktywny;
3. przerwij łączność monitoringu, sprawdź alarm offline oraz — wyłącznie jeśli wybrany model urządzenia obsługuje lokalny bufor — późniejsze uzupełnienie historii;
4. wyłącz wspólne zasilanie, jeśli takie istnieje, i zweryfikuj czas podtrzymania;
5. zmień próg w kontrolowanych warunkach i sprawdź ślad audytowy;
6. przeprowadź eskalację bez potwierdzenia przez pierwszego odbiorcę;
7. odtwórz raport zdarzenia z obu systemów i porównaj czas.

Wynik pokaże prawdziwy poziom niezależności. Bez takiego testu dwa zielone pulpity mogą jedynie maskować ten sam pojedynczy punkt awarii. Przy projektowaniu warto uwzględnić również zasady dostępu i odporności opisane na stronie bezpieczeństwa Nextriv.

Do protokołu warto dopisać nie tylko wynik „zaliczono”, lecz także czasy wykrycia, dostarczenia alarmu i odzyskania pełnej historii. Jeżeli test ujawnia wspólną zależność, nie zawsze trzeba natychmiast budować drugi kompletny system. Czasem wystarczy oddzielne zasilanie, zapasowy rejestrator albo drugi kanał powiadomienia. Ważne, by ograniczenie było świadome, opisane i proporcjonalne do skutku awarii.

Decyzja w trzech krokach

Najpierw określ konsekwencję utraty sterowania, zapisu i alarmu — osobno. Następnie narysuj wspólne zależności od czujnika po telefon odbiorcy. Na końcu dobierz separację proporcjonalną do ryzyka i sprawdź ją awarią testową. Czasem wynikiem będzie dobrze utrzymany BMS bez dodatkowej warstwy. Czasem dwa całkowicie oddzielne tory. Najczęściej — model hybrydowy, w którym automatyka robi to, do czego została zaprojektowana, a monitoring dostarcza niezależnej obserwacji i dowodu.

Szersze scenariusze dla HVAC i zarządców obiektów znajdziesz w rozwiązaniach dla budynków. Jeśli chcesz rozrysować punkty wspólnej awarii i zakres integracji dla własnego obiektu, umów prezentację.

Źródła

• WHO — Supplement 6: Temperature and humidity monitoring systems for fixed storage areas
• Dyrektywa (UE) 2024/1275 w sprawie charakterystyki energetycznej budynków — definicja i rola systemów automatyzacji i sterowania budynków
• Komisja Europejska — Wytyczne Dobrej Praktyki Dystrybucyjnej, 2013/C 343/01
• CDC Pink Book — Vaccine Storage and Handling (przykład wymogu zapasowego urządzenia pomiarowego, nie prawo polskie)
• NIST SP 800-34 Rev. 1 — Contingency Planning Guide for Federal Information Systems
