Mapowanie temperaturowe magazynu leków — praktyczny przewodnik

Mapowanie temperaturowe magazynu to badanie, które odpowiada na proste, ale kłopotliwe pytanie: czy temperatura w całej przestrzeni naprawdę mieści się w deklarowanym zakresie — czy tylko w okolicy jednego termometru przy drzwiach? W magazynie leków różnica między najcieplejszym a najzimniejszym punktem potrafi sięgać kilku stopni, a pojedynczy czujnik nigdy tego nie pokaże. Dobra praktyka dystrybucyjna wymaga mapowania przed rozpoczęciem użytkowania pomieszczeń, a wynik tego badania decyduje, gdzie później staną czujniki stałego monitoringu. Ten przewodnik prowadzi krok po kroku: kiedy mapować, jak rozłożyć siatkę pomiarową, co odczytać z danych i jak płynnie przejść do nadzoru ciągłego.

Czym jest mapowanie temperaturowe magazynu i po co je robić

Mapowanie temperaturowe magazynu to udokumentowane badanie rozkładu temperatury (a często i wilgotności) w całej kubaturze pomieszczenia, prowadzone przez określony czas za pomocą gęstej siatki rozstawionych czujników. Cel jest dwojaki:

• Znaleźć punkty skrajne — najcieplejsze i najzimniejsze miejsca, czyli tzw. worst-case. To one wyznaczają realne ryzyko dla przechowywanych leków.
• Udowodnić jednorodność — wykazać, że nawet w najgorszym punkcie temperatura nie wychodzi poza zakres przechowywania (np. 15–25 °C dla magazynu suchego, 2–8 °C dla komory chłodniczej).

Bez mapowania trudno obronić tezę, że jeden termometr przy wejściu reprezentuje warunki w całym magazynie. Z mapowaniem wiesz, gdzie naprawdę jest gorąco — przy suficie, blisko bram, nad źródłami ciepła — i tam kierujesz uwagę. To fundament całej dokumentacji, którą opisaliśmy w przewodniku o GDP i monitoringu temperatury.

Kiedy wykonać mapowanie

Mapowanie nie jest jednorazowym rytuałem. Powtarza się je w kilku sytuacjach:

• Przed uruchomieniem pomieszczenia lub komory — wymóg wyjściowy.
• Po zmianach układu regałów, instalacji grzewczo-wentylacyjnej (HVAC), po remoncie czy przesunięciu bram.
• Sezonowo — co najmniej w wariancie letnim i zimowym, bo rozkład temperatur latem i zimą bywa zupełnie inny.
• Okresowo — zgodnie z analizą ryzyka, w odstępach uzależnionych od stabilności obiektu.

Badanie powinno trwać na tyle długo, by uchwycić pełną dobę pracy magazynu wraz z otwieraniem bram, cyklami odszraniania i dobowymi wahaniami HVAC — w praktyce zwykle od 24 do 72 godzin ciągłej rejestracji.

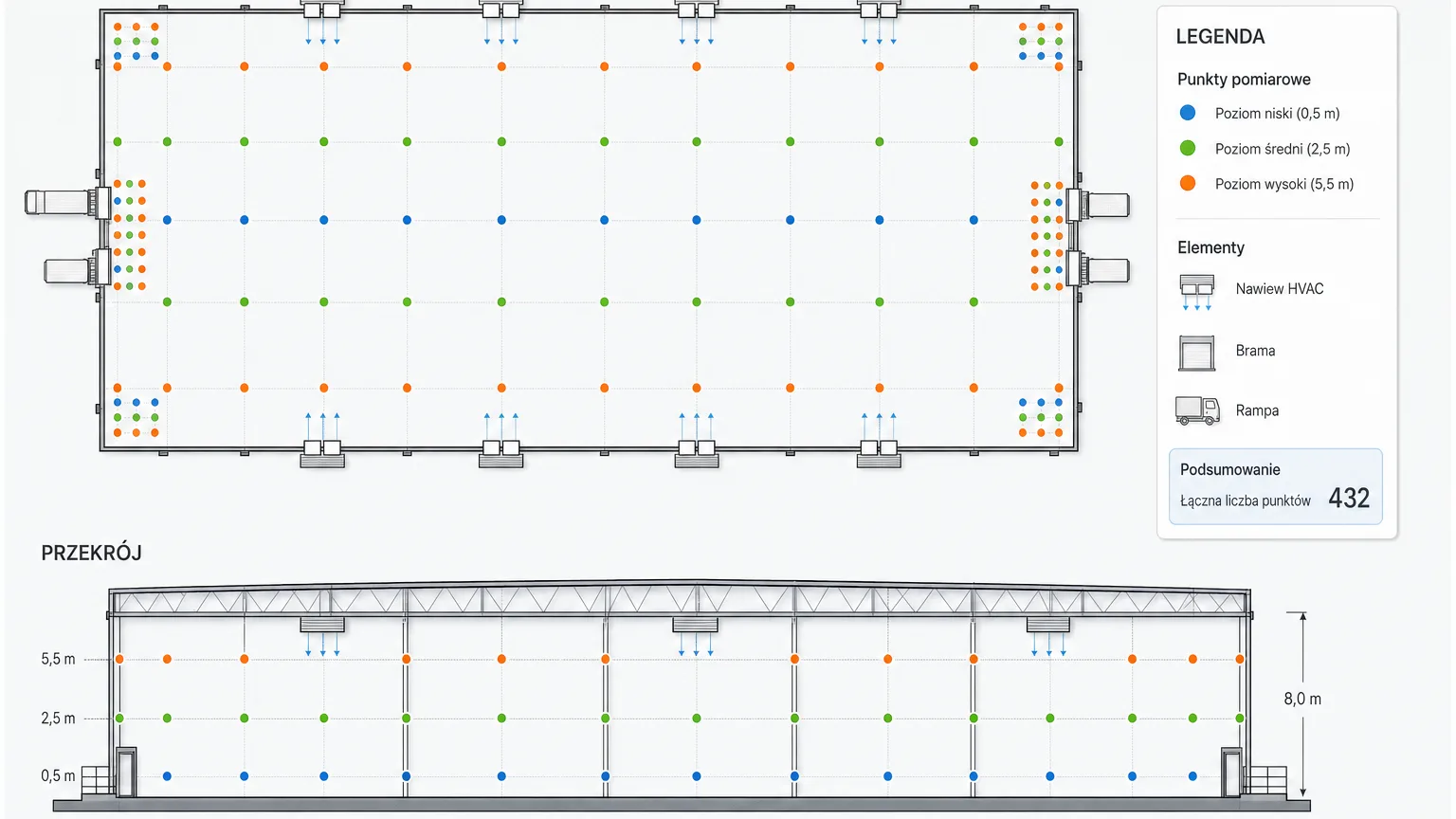

Jak rozmieścić czujniki — siatka pomiarowa

Liczba i rozmieszczenie czujników wynikają z kubatury i geometrii pomieszczenia. Zasady, które się sprawdzają:

• Trzy poziomy wysokości — przy podłodze, na wysokości składowania i pod sufitem. Ciepło zbiera się u góry, chłód osiada nisko.
• Punkty podejrzane z urzędu — naroża, okolice bram i doków, sąsiedztwo grzejników, nawiewów i ścian zewnętrznych nasłonecznionych.
• Regularna siatka — pozostałe czujniki rozłożone równomiernie, tak by żaden większy obszar nie pozostał bez pomiaru.
• Punkt odniesienia — czujnik w miejscu, gdzie docelowo stanie stały monitoring, by porównać go z punktami skrajnymi.

Do badania świetnie nadaje się czujnik, który łatwo postawić i przenieść bez okablowania. Nextriv Sense Industrial ma dokładność ±0,2 °C, certyfikat EN 12830, obudowę o grubości zaledwie 18 mm i wersję magnetyczną — mocujesz go na regale czy słupie w kilka sekund, a po badaniu przenosisz w nowe miejsce. Lokalny rejestr 3000 pomiarów ze znacznikami czasu i łączność radiowa dalekiego zasięgu sprawiają, że żaden punkt siatki nie zostaje bez zapisu, nawet jeśli bramka jest w drugim końcu hali.

Co analizować w zebranych danych

Po zakończeniu badania liczą się nie pojedyncze odczyty, lecz statystyki z każdego punktu:

• Minimum, maksimum i średnia dla każdego czujnika — od razu widać, który punkt jest najgorętszy, a który najzimniejszy.
• Rozrzut między punktami — jak duża jest różnica w obrębie tej samej strefy.
• Reakcja na zdarzenia — co dzieje się przy otwarciu bramy, w cyklu odszraniania, w najgorętszej godzinie doby.
• Średnia kinetyczna temperatury (MKT) — w analizie farmaceutycznej często liczy się ją obok zwykłej średniej, by uwzględnić wpływ wahań.

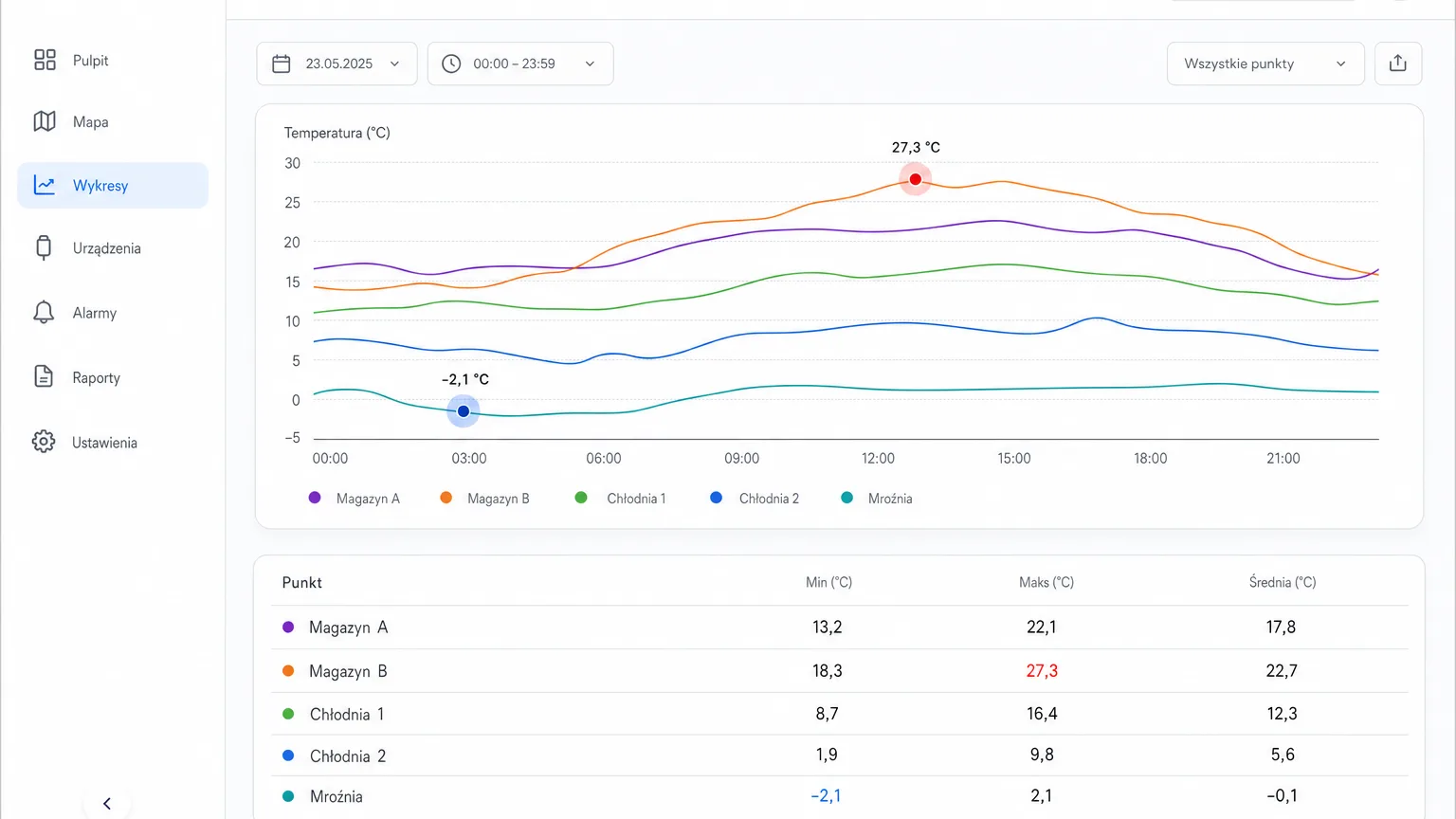

Platforma Nextriv ułatwia tę analizę: kafelki Min/Max/Avg podsumowują każdy punkt, kafelek porównania czujników zestawia je na jednym wykresie, a ciągłe agregaty (1 min / 5 min / 1 h / 1 d) pozwalają płynnie zmieniać rozdzielczość bez utraty szczegółu. Surowe dane wyeksportujesz do XLSX lub CSV, jeśli analizę wykonujesz we własnym arkuszu lub raporcie walidacyjnym.

Od mapowania do stałego monitoringu

Mapowanie to nie cel sam w sobie — to mapa, która mówi, gdzie postawić czujniki na stałe. Punkty skrajne wykryte w badaniu stają się lokalizacjami stałego monitoringu, bo to one pierwsze pokażą problem. Tam, gdzie liczy się również wilgotność (strefy 15–25 °C, magazyny opakowań i ulotek), warto sięgnąć po Nextriv Probe Duo: jedną sondą rejestruje temperaturę ±0,2 °C i wilgotność ±2% RH, z dryftem poniżej 0,03 °C rocznie, więc daje pełny obraz mikroklimatu w najtrudniejszym punkcie.

Po przejściu na nadzór ciągły obowiązuje już zwykła logika monitoringu stref: cztery progi na metrykę, eskalacje i sześć kanałów powiadomień. Jak ją poukładać, opisaliśmy w przewodniku o monitoringu stref chłodniczych.

Dokumentacja badania

Mapowanie musi zostawić ślad, który obroni się na audycie:

• Raport z badania — rozkład temperatur, wskazane punkty skrajne, wnioski i decyzje o rozmieszczeniu stałych czujników. Platforma generuje raporty PDF ze statystykami i sekcją zgodności, opcjonalnie podpisane sumą SHA-256 z kodem QR.
• Surowe dane — eksport XLSX/CSV z całego okresu badania, do dokumentacji walidacyjnej.
• Historia — zapis dostępny przez lata, gdyby audytor chciał wrócić do poprzedniego mapowania.

Checklista mapowania w 6 krokach

1. Ustal cel i zakres: które pomieszczenie, jaki zakres docelowy, wariant letni czy zimowy.
2. Zaprojektuj siatkę: trzy poziomy wysokości, zagęszczenie w narożach, przy bramach i nawiewach.
3. Rozstaw czujniki i prowadź ciągłą rejestrację przez 24–72 godziny z normalną pracą magazynu.
4. Przeanalizuj min/max/avg i rozrzut, znajdź punkty najcieplejszy i najzimniejszy.
5. Umieść stały monitoring w punktach skrajnych i ustaw progi.
6. Wygeneruj raport i zarchiwizuj surowe dane oraz wnioski.

Tak przeprowadzone mapowanie i wynikający z niego stały nadzór domykają wymagania stawiane magazynom i hurtowniom farmaceutycznym.

Chcesz zobaczyć analizę porównawczą czujników i raport z badania na żywych danych? Umów krótką prezentację albo zacznij od cennika — plan darmowy obejmuje 10 czujników i rok historii, czyli wystarczająco, by przeprowadzić pierwsze mapowanie.
