Wykrywanie wycieków pod podłogą techniczną serwerowni

Wykrywanie wycieków w serwerowni to dyscyplina, w której przeciwnik gra nieuczciwie: woda pojawia się dokładnie tam, gdzie nikt nie patrzy. Podłoga techniczna — największa zaleta sali serwerowej, bo ukrywa okablowanie i prowadzi chłodne powietrze — jest jednocześnie jej najsłabszym punktem: kilkudziesięciocentymetrowa przestrzeń, do której zagląda się raz na kwartał, a którą biegną instalacje pełne wody. Wyciek potrafi sączyć się tam tygodniami, zanim ktokolwiek go zauważy. Pokazujemy, skąd bierze się woda w serwerowni, czym różni się detekcja punktowa od strefowej i jak ułożyć kabel sensoryczny, żeby alarm przyszedł przy pierwszych kroplach.

Skąd woda w serwerowni

Serwerownia z pozoru nie ma nic wspólnego z wodą — w praktyce ma z nią do czynienia codziennie:

• Skropliny z klimatyzacji precyzyjnej. Każda jednostka chłodzenia wykrapla wilgoć z powietrza. Zatkany odpływ skroplin albo przepełniona taca ociekowa to najczęstszy scenariusz zalania — powolny, cichy i niewidoczny z poziomu sali.
• Instalacja wody lodowej. Tam, gdzie chłodzenie opiera się na wodzie lodowej, pod podłogą lub nad sufitem biegną rurociągi z medium pod ciśnieniem. Nieszczelność na połączeniu czy zaworze nie ogłasza się fontanną — zaczyna od kropli.
• Instalacje obce. Piony wodno-kanalizacyjne i grzewcze sąsiadujących części budynku potrafią przebiegać przez strop nad salą albo przez pomieszczenia przyległe. To wycieki najtrudniejsze do przewidzenia, bo ich źródło leży poza serwerownią.

Wspólny mianownik: w zamkniętej przestrzeni pod podłogą techniczną woda rozlewa się po stropie właściwym i wędruje wzdłuż tras kablowych. Bez detekcji dowiadujesz się o niej, gdy dotrze do zasilania — czyli najpóźniej i najdrożej, jak się da.

Wykrywanie wycieków w serwerowni: punktowo czy strefowo?

Czujniki wycieku dzielą się na dwie rodziny i nie są zamienne — dobrze zaprojektowana ochrona używa obu:

Detekcja punktowa pilnuje konkretnego, znanego miejsca ryzyka. Sonda taka jak w Nextriv Sense Leak Spot — głowica ze stali nierdzewnej na przewodzie — reaguje już przy około 5 mm cieczy. Naturalne miejsca: taca ociekowa każdej jednostki klimatyzacji, odpływ skroplin, podejścia i zawory instalacji.

Detekcja strefowa chroni powierzchnię i trasę, nie punkt. Kabel sensoryczny wykrywa wodę i ciecze przewodzące w dowolnym miejscu na całej swojej długości — standardowy odcinek ma 3 m, a dłuższe są dostępne na zamówienie pod konkretną trasę. To właściwe narzędzie pod podłogę techniczną, gdzie nie wiadomo z góry, którędy popłynie woda.

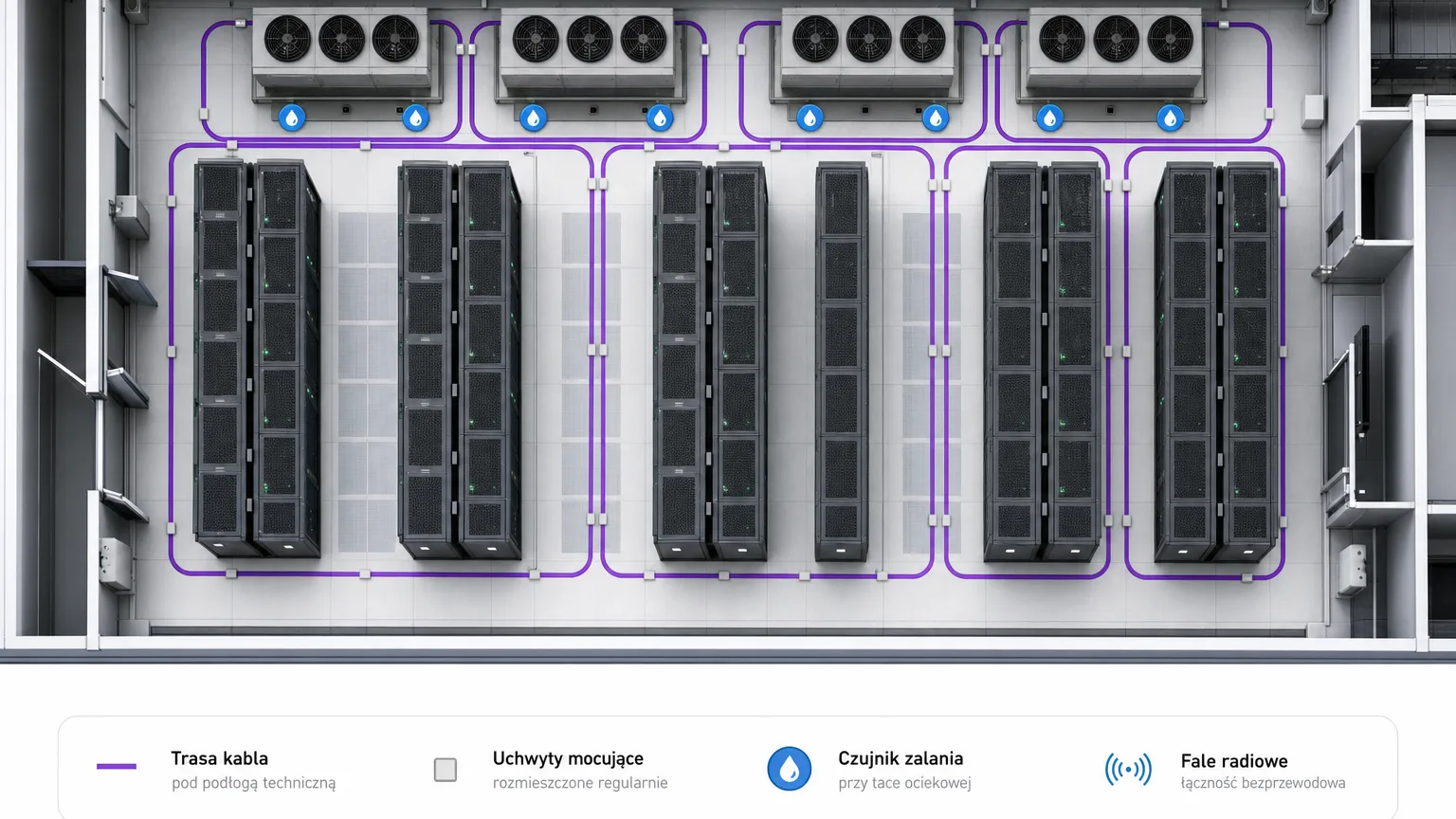

Jak ułożyć kabel sensoryczny pod podłogą techniczną

Kabel działa na całej długości, więc o skuteczności decyduje trasa. Sprawdzona kolejność priorytetów:

1. Wokół jednostek chłodzenia. Pętla kabla wokół każdej jednostki klimatyzacji precyzyjnej wyłapuje zarówno awarię odpływu skroplin, jak i nieszczelność przyłączy.
2. Wzdłuż rurociągów wody lodowej. Kabel poprowadzony równolegle do trasy rur wykrywa przeciek w dowolnym punkcie — to przewaga nad sondą, która pilnowałaby tylko jednego połączenia.
3. Po obwodzie pomieszczenia. Woda spływająca po stropie zatrzymuje się przy ścianach; obwodowa pętla łapie też wycieki z instalacji obcych, wchodzące do sali z zewnątrz.

Montaż jest bezinwazyjny: kabel mocuje się taśmą lub opaskami do stropu właściwego, a nadajnik — w szczelnej obudowie IP67 — trzyma się nad podłogą albo na ścianie, gdzie łatwo o dostęp serwisowy. Urządzenie jest bateryjne (typowo do około 5 lat pracy) i komunikuje się łącznością radiową dalekiego zasięgu, więc nie potrzebuje ani zasilania pod podłogą, ani dostępu do sieci LAN. Konfiguracja progów i interwałów odbywa się zbliżeniowo przez NFC, a lokalny bufor około 2800 rekordów z retransmisją dba o ciągłość historii nawet po przerwie w łączności.

Alarm przy pierwszych kroplach — i co dalej

Sama detekcja to połowa systemu; druga połowa to pewność, że ktoś zareaguje. Po wykryciu cieczy platforma otwiera zdarzenie z unikalnym kodem (np. ALM-7C2M91) i rozsyła powiadomienia kanałami, których zespół faktycznie używa: e-mail, SMS, web push, Microsoft Teams, Discord lub alarm dźwiękowy na pulpicie — a integracja webhooks otworzy zgłoszenie w systemie ticketowym. Jeśli dyżurny nie potwierdzi alarmu w zadanym czasie, eskalacja przekazuje go kolejnym osobom — aż do skutku. Po ustąpieniu problemu system sam wysyła powiadomienie o powrocie do normy.

Warto też wiedzieć, że urządzenia w sieci Nextriv potrafią komunikować się bezpośrednio między sobą: czujnik wycieku może wyzwolić inne urządzenie — na przykład zawór odcinający — bez udziału serwera. W scenariuszu „przeciek na instalacji w weekend" to różnica między mokrą plamą a zalaną salą.

Platforma pilnuje również samych czujników. Urządzenie, które przestanie raportować, zostaje oznaczone jako offline po dwukrotności swojego interwału raportowania — i to także generuje powiadomienie. W detekcji wycieków to warunek konieczny: czujnik, który padł trzy tygodnie temu, daje gorsze poczucie bezpieczeństwa niż jego brak, bo nikt nie zagląda tam, gdzie „jest monitoring".

Ten sam nadajnik mierzy też temperaturę i wilgotność

Nadajnik czujnika strefowego raportuje dodatkowo temperaturę i wilgotność otoczenia. Pod podłogą techniczną to cenny sygnał wyprzedzający: rosnąca wilgotność w zamkniętej przestrzeni często poprzedza wykrycie samej cieczy i zdradza problem, zanim woda zewrze kabel sensoryczny. Jedna instalacja daje więc trzy pomiary — a wszystkie trafiają do tych samych pulpitów, progów i raportów, co reszta monitoringu serwerowni.

Jak detekcja wycieków łączy się z monitoringiem temperatury per szafa, trendem hałasu jednostek chłodzenia i raportami pod SLA — opisujemy w kompletnym scenariuszu na stronie rozwiązania dla serwerowni i data center.

Policz koszt jednej kałuży

Wartość sprzętu w pojedynczej szafie rack zwykle wielokrotnie przekracza koszt całego systemu detekcji wycieków — a do strat sprzętowych dochodzi przestój usług i rozmowy z klientami, których nikt nie chce prowadzić. Pilotaż jest prosty: czujnik strefowy pod podłogą przy jednostkach chłodzenia, sondy punktowe w tacach ociekowych, progi i eskalacja skonfigurowane w jedno popołudnie.
