Nextriv Control Industrial

Do czego służy

Nextriv Control Industrial to przemysłowy sterownik wejść i wyjść — urządzenie, które wnosi przewodowe sygnały obiektowe do platformy Nextriv tam, gdzie nikt nie pociągnie Ethernetu: do maszynowni, przepompowni, studni głębinowej, szafy sterowniczej w polu czy odległej hali. Cztery wejścia cyfrowe z licznikami impulsów, dwa przekaźniki, tory analogowe 4–20 mA i 0–10 V, dwa wejścia PT100 oraz porty szeregowe — wszystko w metalowej obudowie na szynę DIN, połączone z chmurą drogą radiową dalekiego zasięgu: do około 2 km w zabudowie i do 15 km w terenie otwartym.

Obiekty techniczne mówią językiem sygnałów, nie protokołów IP: przetwornik ciśnienia ma wyjście 4–20 mA, czujnik temperatury to opornik PT100, wodomierz daje impulsy, pompa melduje pracę stykiem, a pływak zwiera obwód. Control Industrial zbiera te sygnały wprost — bez przetworników pośrednich, bez switcha, bez komputera przemysłowego — i zamienia je w telemetrię, którą platforma Nextriv traktuje jak każdy inny pomiar. Do uruchomienia wystarczą zasilanie 5–24 V DC i zasięg radiowy bramki.

Druga połowa nazwy to sterowanie. Dwa przekaźniki SPDT do 3 A oraz 16 lokalnych reguł IF-THEN, które wykonują się na urządzeniu, a nie w chmurze: reguła „wyciek na wejściu cyfrowym → zamknij zawór" albo „ciśnienie poniżej progu → załącz pompę" zadziała także wtedy, gdy łączność padnie. Zasilanie sieciowe pozwala przy tym na nasłuch ciągły — sterownik nie budzi się w oknach transmisji, tylko przez cały czas jest gotowy do reakcji — a bufor danych z retransmisją pilnuje pomiarów na wypadek przerw w łączności.

Warto od razu uporządkować role w katalogu. Control Industrial nie jest bramką: to urządzenie końcowe sieci Nextriv, które łączy się z platformą przez bramkę — w odróżnieniu od Nextriv Hub Edge, węzła sieci wymagającego Ethernetu, Wi-Fi lub LTE. Od Control Plug różni go skala i adresat: Plug to jedno gniazdo i zero instalacji, Industrial to narzędzie integratora i służb utrzymania ruchu — wiele torów we/wy w szafie rozdzielczej, kilometry od najbliższego kabla sieciowego.

Sceny użycia

• Przepompownia i gospodarka wodna: przetwornik ciśnienia na wejściu 4–20 mA, wodomierz na liczniku impulsów, pływaki i styki pomp na wejściach cyfrowych. Reguły lokalne załączają pompę rezerwową i chronią przed suchobiegiem, a platforma dostaje pełny obraz obiektu oddalonego o kilometry.
• Detekcja wycieków i zawory odcinające: czujnik wycieku zwiera wejście cyfrowe, reguła lokalna zamyka zawór elektromagnetyczny przekaźnikiem — zanim ktokolwiek odczyta powiadomienie. Alarm i tak płynie do platformy, ale woda przestaje lecieć od razu.
• Nawadnianie w rolnictwie: przekaźniki otwierają elektrozawory sekcji nawadniania, licznik impulsów rozlicza zużycie wody, a PT100 i tory analogowe nadzorują warunki — wszystko w polu, w zasięgu radiowym do ok. 15 km od bramki.
• Maszynownia HVAC i węzeł cieplny: PT100 na zasilaniu i powrocie, sygnały 0–10 V z central, stany pomp i presostatów na wejściach cyfrowych; przekaźniki przełączają urządzenia według reguł lokalnych, niezależnie od internetu.
• Stany maszyn na odległej hali: liczniki impulsów do 4000 Hz zliczają takty produkcji, wejścia cyfrowe czytają styczniki, a tor 4–20 mA — prąd z przekładnika. Utrzymanie ruchu widzi przestoje bez chodzenia po hali.
• Zaplecze techniczne serwerowni: styki bezpotencjałowe agregatu i UPS-a na wejściach cyfrowych, PT100 w torze chłodzenia, czujnik wycieku przy klimatyzacji precyzyjnej — telemetria z pomieszczeń, do których okablowanie strukturalne nigdy nie dotarło.

Najważniejsze funkcje

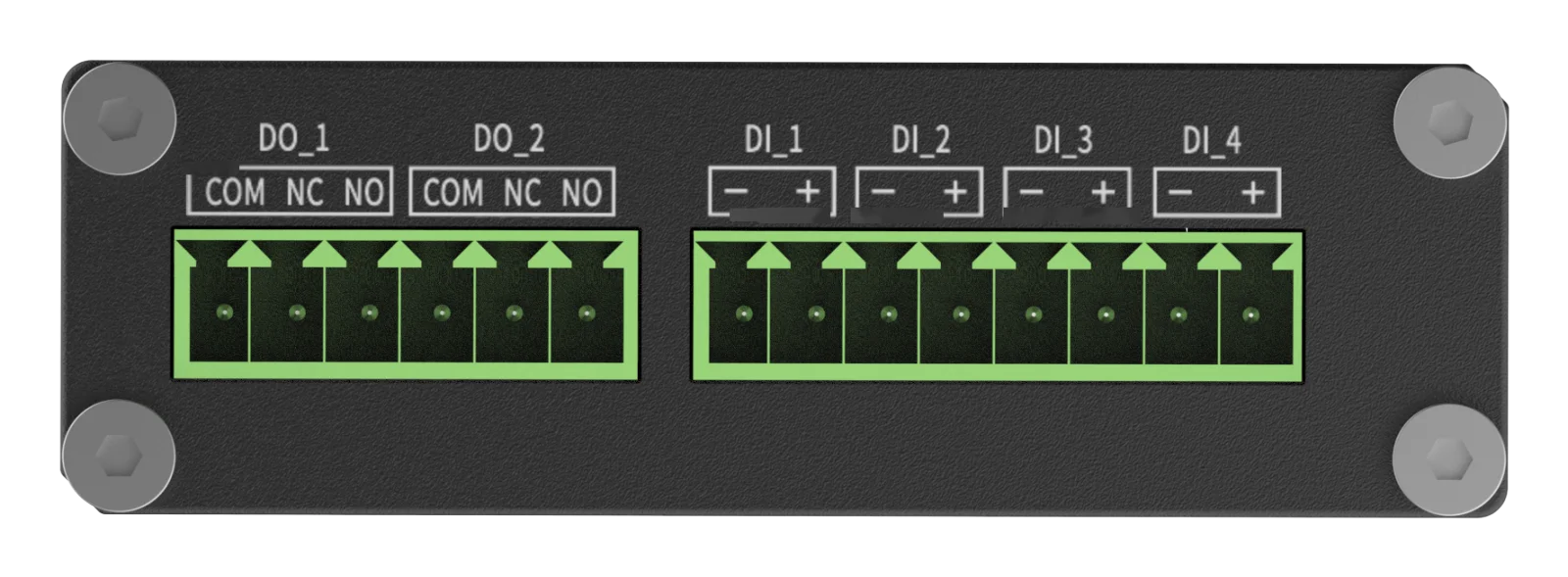

• 12 fizycznych punktów we/wy w jednej obudowie: 4 wejścia cyfrowe, 2 przekaźniki, 2 × 4–20 mA, 2 × 0–10 V i 2 × PT100 — bez modułów rozszerzeń.
• Wejścia cyfrowe optoizolowane 3–24 V DC, każde przełączane w tryb licznika impulsów do 4000 Hz — wodomierze, gazomierze, liczniki taktów maszyn.
• Wejścia PT100 w konfiguracji 2- lub 3-przewodowej, zakres -200…+800°C — od komór mroźniczych po piece przemysłowe.
• Tory analogowe 12-bitowe: 2 × 4–20 mA i 2 × 0–10 V — bezpośrednie podłączenie przetworników ciśnienia, poziomu, wilgotności czy prądu.
• Przekaźniki SPDT do 3 A (30 V DC / 250 V AC) — zawory, pompy, sygnalizatory, styczniki.
• 16 lokalnych reguł IF-THEN — automatyka brzegowa wykonuje się na urządzeniu i działa również bez łączności z siecią.
• Nasłuch ciągły dzięki zasilaniu sieciowemu — sterownik jest stale gotowy do reakcji, zamiast czekać na okno transmisji.
• Komunikacja bezpośrednia między urządzeniami sieci Nextriv — zdarzenie na jednym urządzeniu może wyzwolić reakcję drugiego bez pośrednictwa serwera.
• Bufor danych z retransmisją — pomiary nie giną przy chwilowych przerwach łączności.
• Porty szeregowe RS232 i RS485 (Modbus RTU) do integracji urządzeń przewodowych w szafie.
• Ochrona przeciwprzepięciowa i przed odwrotną polaryzacją oraz optoizolacja wejść — odporność na realia instalacji przemysłowych.

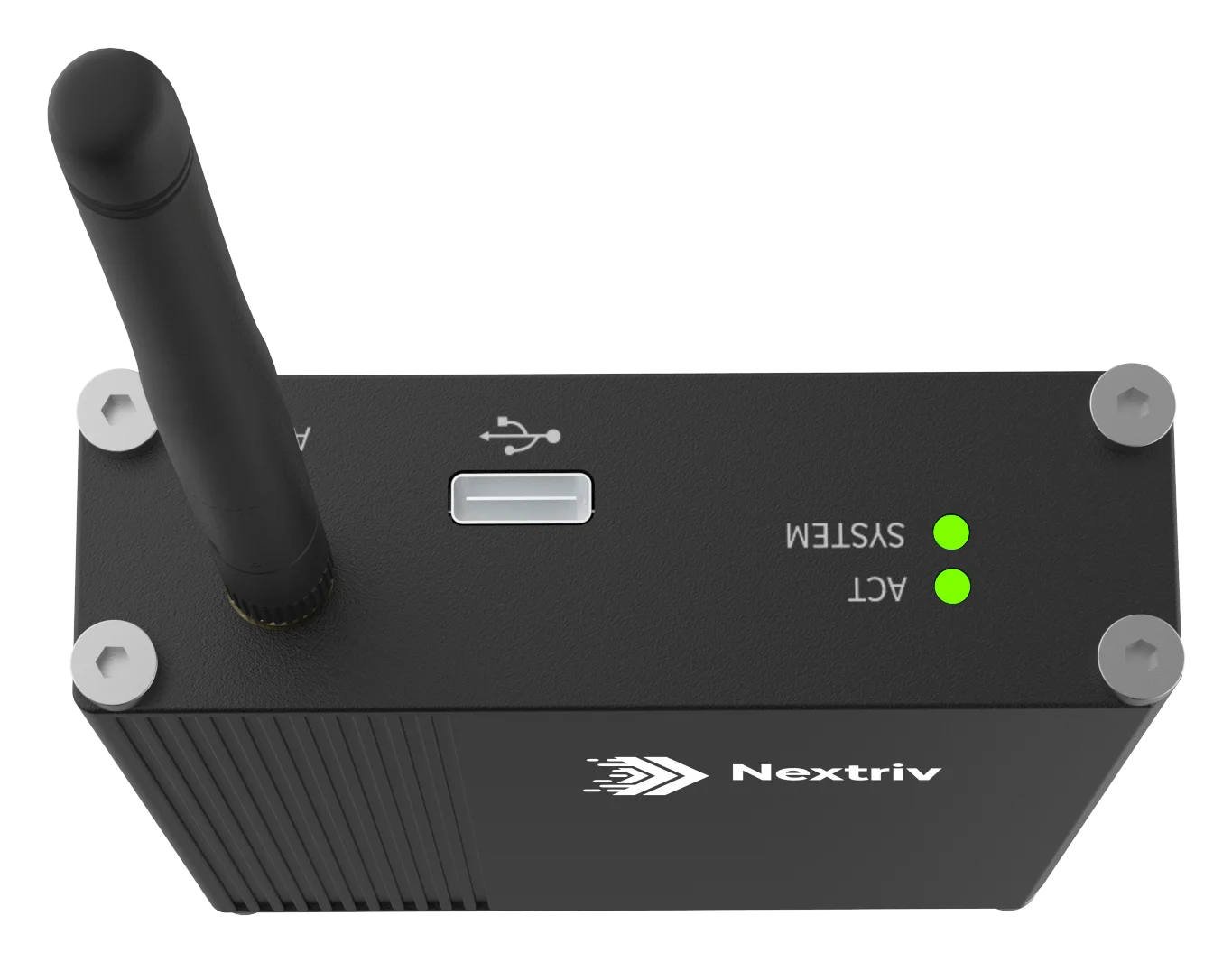

• Metalowa obudowa 93 × 70 × 22 mm na szynę DIN, praca -20…+60°C; konfiguracja przez USB-C.

W systemie Nextriv

Każdy tor sterownika jest w platformie Nextriv pełnoprawną metryką: temperatura z PT100, wartości z pętli 4–20 mA i wejść 0–10 V, stany oraz liczniki wejść cyfrowych, pozycje przekaźników. Budujesz z nich pulpity z blisko 20 typów kafelków — KPI, wykresy trendów, plany pięter — dokładnie tak samo jak z czujników radiowych. Na każdą metrykę ustawisz po cztery progi (ostrzegawcze i krytyczne min/max), więc rosnąca temperatura łożyska czy spadające ciśnienie w instalacji najpierw wygeneruje ostrzeżenie, a dopiero potem alarm krytyczny.

Powiadomienia płyną sześcioma kanałami — e-mail, SMS, web push, MS Teams, Discord i alarm dźwiękowy w aplikacji — a historia pomiarów trafia do raportów PDF oraz eksportów XLSX/CSV: gotowy materiał do audytu, rozliczeń mediów z liczników impulsowych czy analizy przestojów. Sam sterownik jest przy tym nadzorowany jak każde urządzenie Nextriv: gdy przestanie raportować, platforma podniesie alert offline — co przy obiekcie oddalonym o kilometry bywa równie cenne jak same pomiary.

Typowe wdrożenia

• Produkcja przemysłowa: stany maszyn, liczniki taktów i media z odległych hal bez rozbudowy sieci IT — więcej w rozwiązaniach dla produkcji.
• Budynki i biura: detekcja wycieków z automatycznym odcięciem zaworu, węzły cieplne i maszynownie pod nadzorem — zobacz rozwiązania dla inteligentnych budynków.
• Rolnictwo i szklarnie: sterowanie nawadnianiem i pompami oraz rozliczanie wody kilometry od zabudowań — sprawdź rozwiązania dla rolnictwa.
• Magazyny: pompownie, doki i instalacje techniczne rozległych obiektów w jednej platformie — szczegóły w rozwiązaniach dla magazynów.
• Serwerownie: agregat, UPS i chłodzenie w pomieszczeniach poza zasięgiem okablowania strukturalnego — poznaj rozwiązania dla serwerowni.
