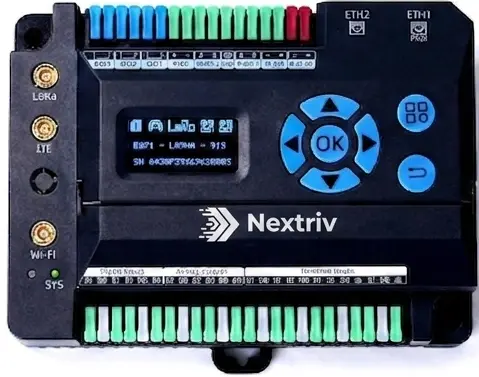

Nextriv Hub Edge

Do czego służy

Nextriv Hub Edge to najambitniejsze urządzenie w rodzinie hubów Nextriv — uniwersalny węzeł nowoczesnej integracji budynkowej, którego obietnica brzmi: szybsza, prostsza i tańsza modernizacja BMS. Pomysł jest radykalny: zamiast osobnej bramki radiowej, konwertera protokołów, modułów we/wy i sterownika swobodnie programowalnego — jedno urządzenie na szynie DIN. Łączy czujniki bezprzewodowe sieci Nextriv, magistrale przewodowe (RS485/Modbus, BACnet, KNX) i własne wejścia/wyjścia fizyczne, a logikę wykonuje lokalnie, na brzegu.

Dla integratora liczy się arytmetyka: mniej urządzeń w rozdzielnicy, mniej okablowania, mniej punktów awarii. Złącza wtykowe zamiast śrubowych skracają czas okablowania na obiekcie nawet o 70%, NFC pozwala dodawać czujniki bezprzewodowe przyłożeniem telefonu, a wbudowany ekran OLED z przyciskami daje serwisantowi podgląd statusu i podstawową diagnostykę bez laptopa — rzadkość w tej klasie urządzeń. Pod spodem pracuje przemysłowy czterordzeniowy procesor z 2 GB RAM i 32 GB pamięci, obsługujący do 2000 urządzeń końcowych i 20 000 punktów danych.

Najważniejsza obietnica dotyczy jednak niezawodności: logika sterowania działa lokalnie na hubie, więc budynek reaguje natychmiast i nie przestaje działać, gdy padnie internet. Chmura jest warstwą nadzoru i analityki, nie pojedynczym punktem awarii. Scenariusz „awaria czujnika wiodącego → przejmij sterowanie z czujnika zapasowego" wykona się w maszynowni nawet przy zerwanym łączu.

Dla mniejszych i średnich obiektów Edge potrafi pełnić rolę „mini-BMS": z własnymi pulpitami budowanymi w Node-RED lub Pythonie (wspierany jest też Docker), bez licencji wielkiego systemu nadrzędnego. To także jedyna droga, by wpiąć do platformy Nextriv czujniki analogowe firm trzecich — tory 4–20 mA i 0–10 V czyta bezpośrednio, bez osobnych przetworników.

Sceny użycia

• Modernizacja biurowca z lat 2000: istniejące liczniki energii na RS485/Modbus zostają na swoich miejscach, nowe czujniki klimatu wchodzą bezprzewodowo — wszystko spotyka się w jednym hubie, a stary BMS dostaje komplet danych po BACnet/IP. Bez kucia ścian, bez wymiany instalacji.
• Maszynownia HVAC: wejścia uniwersalne czytają czujniki temperatury PT1000 i sygnały 0–10 V z central, przekaźniki i wyjścia analogowe sterują pompami i zaworami. Logika rezerwowania czujników wykonuje się lokalnie, nawet przy zerwanym łączu.
• Hotel sieciowy: automatyczne wykrywanie urządzeń BACnet (skanowanie magistrali) skraca uruchomienie; pokoje raportują bezprzewodowo, kotłownia po Modbus, a centrala sieci hoteli widzi wszystkie obiekty w chmurze Nextriv.
• Budynek z instalacją KNX: hub czyta urządzenia KNX (do 63 punktów) i łączy świat automatyki pokojowej z telemetrią bezprzewodową — dwie epoki instalacji w jednym widoku.
• Mały zakład produkcyjny jako „mini-BMS": zamiast pełnego systemu nadrzędnego — Edge z pulpitem w Node-RED: energia, klimat hal, stany maszyn z wejść cyfrowych (licznik impulsów do 1 kHz), alerty na telefon utrzymania ruchu.
• Kampus i urząd: dwa porty Ethernet (WAN/LAN) pozwalają wpiąć hub między sieć techniczną a biurową; failover na 4G utrzymuje nadzór nad budynkiem przy awarii łącza stałego.

Najważniejsze funkcje

• Wszystko-w-jednym: radio dalekiego zasięgu + 2 × RS485 + KNX + wejścia/wyjścia fizyczne + dwa porty Ethernet + Wi-Fi + 4G w jednej obudowie na szynę DIN — zastępuje kilka osobnych urządzeń.
• 19 fizycznych punktów we/wy: 8 wejść uniwersalnych (cyfrowe / 0–10 V / 4–20 mA / PT1000 / NTC — przełączane programowo), 4 wejścia cyfrowe z licznikiem impulsów, 3 przekaźniki do 3 A, 4 wyjścia analogowe — bez modułów rozszerzeń.
• Konwersja protokołów w obie strony: akwizycja Modbus RTU / BACnet MS/TP / KNX/TP / BACnet/IP / Modbus TCP, wystawianie danych do BMS/SCADA/chmury po BACnet/IP, Modbus TCP, MQTT lub HTTP.
• Logika lokalna na brzegu: sterowanie działa bez internetu; chmura to nadzór, nie warunek działania.
• Ekran OLED 1,3" + 7 przycisków — status, diagnostyka i podstawowa obsługa wprost na rozdzielnicy, bez laptopa.
• NFC do błyskawicznego parowania czujników bezprzewodowych — dodawanie urządzeń przyłożeniem telefonu.
• Złącza wtykowe zamiast śrubowych — do 70% krótszy czas okablowania i mniej błędów montażowych.
• Platforma deweloperska: Python SDK, Node-RED i Docker — własne aplikacje, pulpity i integracje bez dodatkowego sprzętu.
• Przemysłowa trwałość: deklarowany MTBF ponad 500 000 godzin, praca -40…+60°C, obudowa PC + stop aluminium; tory temperaturowe PT1000/NTC z dokładnością ±0,5°C, wejścia analogowe 12-bit ±1% pełnej skali.
• Automatyczne wykrywanie urządzeń na magistralach (m.in. skanowanie BACnet) i przejrzysty panel WWW: status, akwizycja, forwarding — trzy zakładki zamiast labiryntu.

W systemie Nextriv

Hub Edge wprowadza do platformy Nextriv dane, których żadna inna bramka nie zbierze: obok czujników bezprzewodowych raportują przez niego liczniki na Modbus, punkty KNX i analogowe czujniki firm trzecich z wejść 4–20 mA / 0–10 V. Wszystko ląduje na wspólnych pulpitach (blisko 20 typów widgetów), dostaje te same alerty czteroprogowe na metrykę i trafia do tych samych raportów PDF oraz eksportów XLSX/CSV — niezależnie od tego, czy źródłem był czujnik radiowy, magistrala czy fizyczne wejście.

Powiadomienia o przekroczeniach i awariach płyną siedmioma kanałami — e-mail, SMS, web push, MS Teams, Discord, alarm dźwiękowy w aplikacji, webhook — a sam hub jest nadzorowany jak każda bramka Nextriv: status na widgecie, alert offline po 15 minutach ciszy. W drugą stronę telemetria może zasilać nadrzędny BMS po BACnet/IP lub Modbus TCP, więc chmura i automatyka budynkowa patrzą na te same liczby.

Typowe wdrożenia

• Modernizacje biurowców: stare liczniki na Modbus i nowe czujniki bezprzewodowe w jednym hubie, komplet danych dla BMS — więcej w rozwiązaniach dla inteligentnych budynków.
• Zakłady produkcyjne: mini-BMS dla hal — energia, klimat i stany maszyn z lokalnym sterowaniem — zobacz rozwiązania dla produkcji.
• Hotele: kotłownia po Modbus, pokoje bezprzewodowo, cała sieć obiektów w jednej chmurze — sprawdź rozwiązania dla hotelarstwa.
• Szkoły i kampusy: istniejąca automatyka (KNX, BACnet) połączona z nową telemetrią bez przebudowy instalacji — szczegóły w rozwiązaniach dla szkół.
