Nextriv Hub Compact

Do czego służy

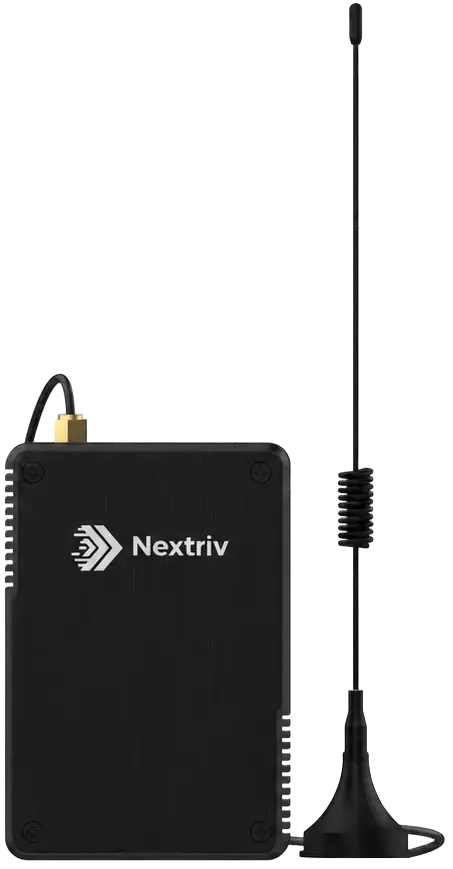

Nextriv Hub Compact to przemysłowe serce sieci Nextriv w formacie niewiele większym od karty pocztowej: metalowa obudowa 110 × 75 mm, montaż na szynie DIN i czterordzeniowy procesor klasy przemysłowej. Za hasłem kryje się konkret: sygnał huba przebija się przez trzy kondygnacje w górę i w dół, a jedno urządzenie obsługuje ok. 2000 czujników. W praktyce — jeden hub w szafie teletechnicznej potrafi pokryć cały biurowiec.

To, co odróżnia Compact od prostych bramek, dzieje się w środku. Wbudowany serwer sieci z biblioteką kodeków, multicastem i zdalną aktualizacją firmware czujników drogą radiową (FUOTA) pozwala zarządzać siecią lokalnie. Tryb floty bramek spina huby dogęszczające — na przykład Mini w garażach — pod jednym hubem nadrzędnym: jedna konsola, jedna sieć, wiele punktów dostępowych.

Najmocniejszy argument dla integratorów to integracja z automatyką budynkową. Dzięki BACnet/IP, BACnet/SC i Modbus TCP dane z czujników bezprzewodowych pojawiają się w istniejącym BMS lub SCADA jak zwykłe punkty — bez żadnych zmian w dotychczasowej instalacji i bez dodatkowego sprzętu pośredniczącego. To pomost między światem czujników bateryjnych a klasyczną automatyką.

Jest też zapas na przyszłość: Python SDK i Node-RED pozwalają uruchomić własną logikę bezpośrednio na hubie, analizator szumu radiowego pomaga dobrać czyste kanały w zatłoczonym eterze, a potrójny backhaul — Ethernet z PoE, Wi-Fi i opcjonalne 4G — z automatycznym failoverem trzyma łączność nawet przy awarii łącza podstawowego.

Sceny użycia

• Biurowiec klasy A: hub na szynie DIN w rozdzielnicy piętra technicznego; czujniki klimatu, liczniki i przyciski z całego budynku spływają do BMS po BACnet/IP. Integrator nie zmienia ani linijki konfiguracji istniejącego systemu.
• Zakład produkcyjny: metalowa obudowa wisi w szafie sterowniczej obok falowników. Dane z hal trafiają do SCADA po Modbus TCP, a równolegle do platformy Nextriv — utrzymanie ruchu i zarząd patrzą na te same liczby.
• Hotel: jeden hub w pionie technicznym obsługuje czujniki w pokojach na kilku kondygnacjach (sygnał przez trzy stropy w obie strony). Housekeeping dostaje alerty o wilgoci, recepcja — o otwartych oknach przy włączonej klimatyzacji.
• Obiekt bez stałego łącza: sklep wielkopowierzchniowy na obrzeżach — backhaul 4G jako łącze podstawowe, a po doprowadzeniu światłowodu hub sam przełącza się na Ethernet, z 4G w odwodzie.
• Kampus uczelni: Compact jako hub nadrzędny, do którego raportują huby Mini dogęszczające zasięg w piwnicach bibliotek i halach sportowych — jedna konsola, jedna sieć.
• Modernizacja systemu pomiarowego: zakład wodociągowy spina liczniki impulsowe przez czujniki radiowe; retransmisja danych gwarantuje, że po awarii internetu odczyty dojdą w komplecie.

Najważniejsze funkcje

• Metalowa obudowa przemysłowa i montaż na szynie DIN — hub projektowany do szafy teletechnicznej, nie na półkę.
• Zasięg przez trzy kondygnacje w górę i w dół; ok. 2000 czujników na jednym urządzeniu.
• Czterordzeniowy procesor przemysłowy (1,3 GHz, 512 MB RAM, 8 GB pamięci + slot kart SD) — zapas mocy na lata i lokalne przetwarzanie danych.
• Wbudowany serwer sieci: biblioteka kodeków, multicast (jedna komenda do wielu urządzeń), zdalna aktualizacja firmware czujników drogą radiową (FUOTA).
• Tryb floty bramek — huby dogęszczające zarządzane centralnie z huba nadrzędnego.
• Integracja z automatyką budynkową: BACnet/IP, BACnet/SC, Modbus TCP, Modbus RTU over TCP — czujniki bezprzewodowe widoczne w BMS/PLC bez zmian w istniejącej infrastrukturze.

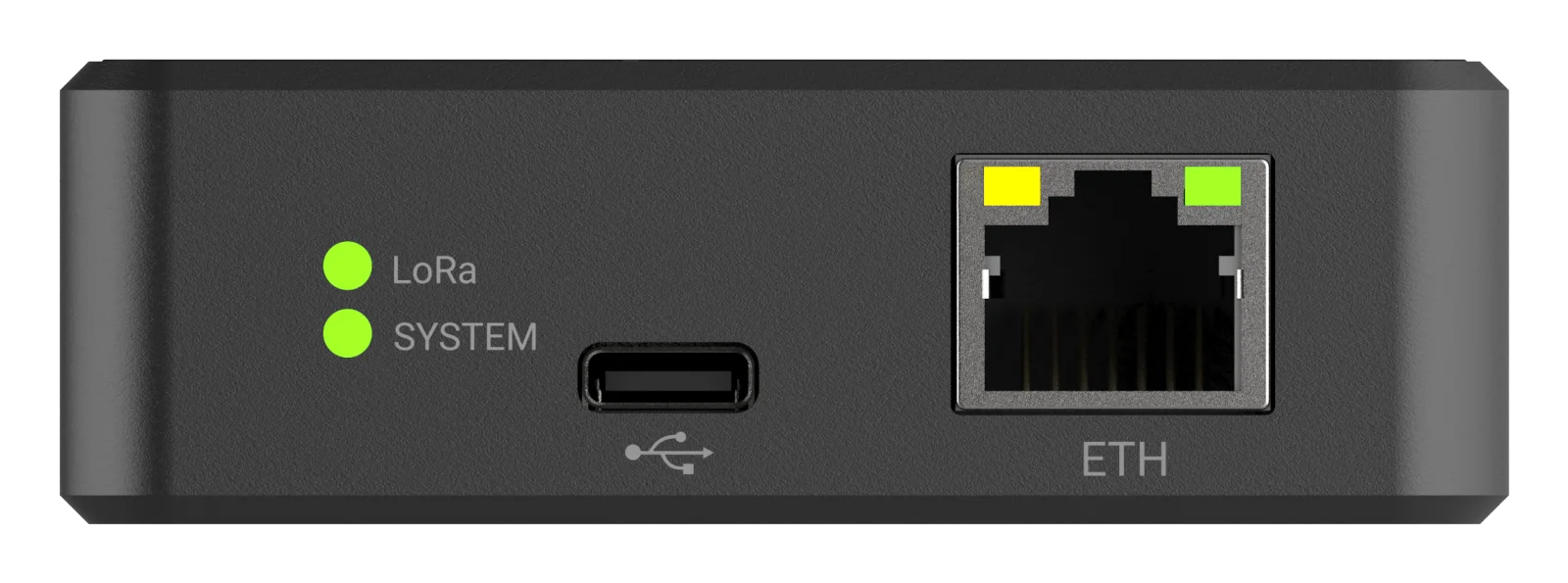

• Potrójny backhaul z automatycznym failoverem: Ethernet (zasilanie PoE), Wi-Fi, opcjonalnie 4G.
• Analizator szumu radiowego — skanowanie kanałów i wybór najczystszych częstotliwości w zatłoczonym środowisku radiowym.
• Pakiet bezpieczeństwa klasy enterprise: VPN (w tym WireGuard), firewall, filtrowanie IP/domen, wielopoziomowe uprawnienia.
• Środowisko deweloperskie na pokładzie: Python SDK i Node-RED — własna logika brzegowa bez dodatkowego sprzętu; zarządzanie przez WWW, SSH, SNMP i API.

W systemie Nextriv

Hub Compact jest dla platformy Nextriv punktem wejścia całego obiektu: czujniki podpinają się automatycznie (wykrywanie nowych urządzeń trwa zwykle 30–180 sekund), platforma sama rozpoznaje ich model i metadane, a synchronizację stref czasowych i zmiany czasu rozsyła zdalnie. Status huba ląduje na dedykowanym widgecie pulpitu; gdy hub milczy 15 minut, platforma oznacza go jako offline i natychmiast powiadamia administratora — e-mailem, SMS-em, web pushem, przez MS Teams, Discord, alarm dźwiękowy w aplikacji lub webhook.

Pobór mocy od 1,8 W oznacza, że hub zasilony jednym kablem PoE kosztuje energetycznie tyle, co dioda LED — a po wdrożeniu praktycznie nie wymaga wizyt na obiekcie: aktualizacje firmware huba i czujników odbywają się zdalnie, a dane płyną na pulpity, do alertów czteroprogowych i raportów PDF dokładnie tak samo, jak z każdego innego punktu sieci Nextriv.

Typowe wdrożenia

• Biurowce: hub w rozdzielnicy piętra, czujniki całego budynku widoczne w BMS po BACnet/IP — więcej w rozwiązaniach dla inteligentnych budynków.
• Zakłady produkcyjne: montaż w szafie sterowniczej, dane równolegle do SCADA (Modbus TCP) i chmury Nextriv — zobacz rozwiązania dla produkcji.
• Hotele: jeden pion techniczny obsługuje pokoje na kilku kondygnacjach — sprawdź rozwiązania dla hotelarstwa.
• Kampusy i szkoły: hub nadrzędny z flotą bramek dogęszczających w jednym, centralnie zarządzanym systemie — szczegóły w rozwiązaniach dla szkół.
