Nextriv Hub Outdoorzewnętrzna bramka radiowa IP67

Do czego służy

Nextriv Hub Outdoor to bramka, którą stawia się na maszcie i zapomina o niej na lata. Obudowa z poliwęglanu i odlewu aluminium w klasie IP67 znosi deszcz, pył, mróz -40 °C i upał +70 °C, a dwa złącza antenowe N pozwalają wyprowadzić sygnał na anteny dużej mocy. To fundament sieci Nextriv na otwartym terenie: jedna bramka na kominie czy maszcie pokrywa promień do 15 km w linii widzenia i agreguje dane z ok. 2000 czujników. W skali gminy to często jedna lub dwie bramki zamiast dziesiątek punktów.

W konstrukcji widać przemyślenie scenariuszy awaryjnych. Wbudowany superkondensator podtrzymuje pracę przy zaniku zasilania przez około minutę — dokładnie tyle, żeby bramka zdążyła wysłać alarm o utracie zasilania, zanim zgaśnie. Awaria zasilania w przepompowni zostaje więc zgłoszona, a nie przemilczana. Do tego dochodzi potrójny backhaul z automatycznym failoverem: gigabitowy Ethernet (PoE, z przepustem kablowym i dławikiem), Wi-Fi i 4G ze slotem SIM pod osłoną serwisową.

Odbiornik nawigacji satelitarnej (GPS/GLONASS) z dokładnością 2,5 m automatycznie geolokalizuje bramkę — przy flocie kilkudziesięciu urządzeń rozsianych po terenie inwentaryzacja robi się sama, a dokumentacja rozproszonych instalacji porządkuje się bez objazdów. Dla instalacji masztowych przewidziano akcesoria odgromowe: ochronnik przepięciowy PoE i odgromnik antenowy — kompletna, bezpieczna instalacja z jednej ręki.

Pod obudową pracuje ten sam „mózg”, co w hubach budynkowych wyższej klasy: czterordzeniowy procesor 64-bitowy, wbudowany serwer sieci z kodekami, multicastem i zdalną aktualizacją czujników, tryb floty bramek oraz Python SDK i Node-RED do logiki brzegowej — na przykład wstępnej agregacji danych przed wysyłką przez 4G.

Sceny użycia

• Gospodarstwo wielkoobszarowe: bramka na maszcie przy silosach pokrywa kilkaset hektarów; czujniki gleby, stacje pogodowe i liczniki wody raportują do platformy Nextriv — mniej przejazdów, mniej wody, mierzalny zysk.
• Wodociągi i ciepłownia: odczyt rozproszonych liczników w skali dzielnicy z jednego wysokiego punktu (komin, wieża ciśnień). Superkondensator gwarantuje, że awaria zasilania zostanie zgłoszona natychmiast.
• Gmina i smart city: czujniki poziomu rzek, stacje pogodowe i czujniki środowiskowe spinają się przez kilka bramek na obiektach komunalnych — system wczesnego ostrzegania przed podtopieniami za ułamek kosztu klasycznej telemetrii.
• Zakład przemysłowy z terenem: jedna bramka na dachu hali łączy wnętrze zakładu i plac składowy; czujniki na suwnicach, zbiornikach i bramach raportują do utrzymania ruchu, a GNSS porządkuje dokumentację instalacji.
• Park solarny i farma wiatrowa: bramka na stacji transformatorowej zbiera dane środowiskowe z całego terenu; failover na 4G utrzymuje łączność, gdy łącze stałe padnie razem z pogodą.
• Port i terminal logistyczny: czujniki na nabrzeżu i placach kontenerowych w trudnym, solnym środowisku — obudowa IP67 i wytrzymała konstrukcja są tu warunkiem wejścia.

Najważniejsze funkcje

• Do pracy na zewnątrz, klasa IP67: poliwęglan + odlew aluminiowy, praca -40…+70 °C — projektowany na maszt, nie „uszczelniona wersja bramki biurowej”.
• Superkondensator podtrzymujący pracę ok. 1 minuty po zaniku zasilania — bramka zdąży wysłać alarm o utracie zasilania.
• Wbudowany odbiornik nawigacji satelitarnej (dokładność 2,5 m, czułość śledzenia -161 dBm) — automatyczna geolokalizacja i inwentaryzacja rozproszonych bramek.

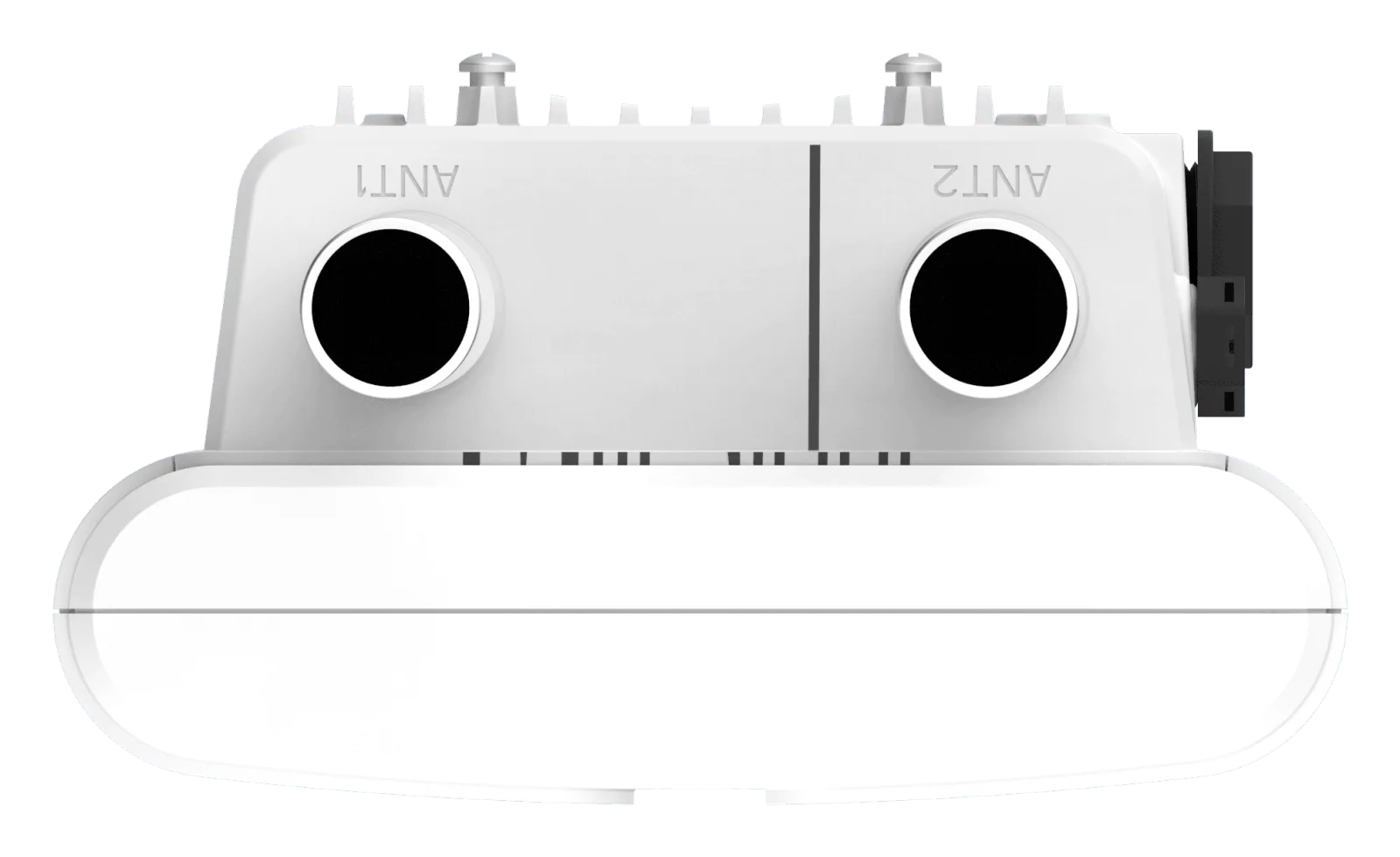

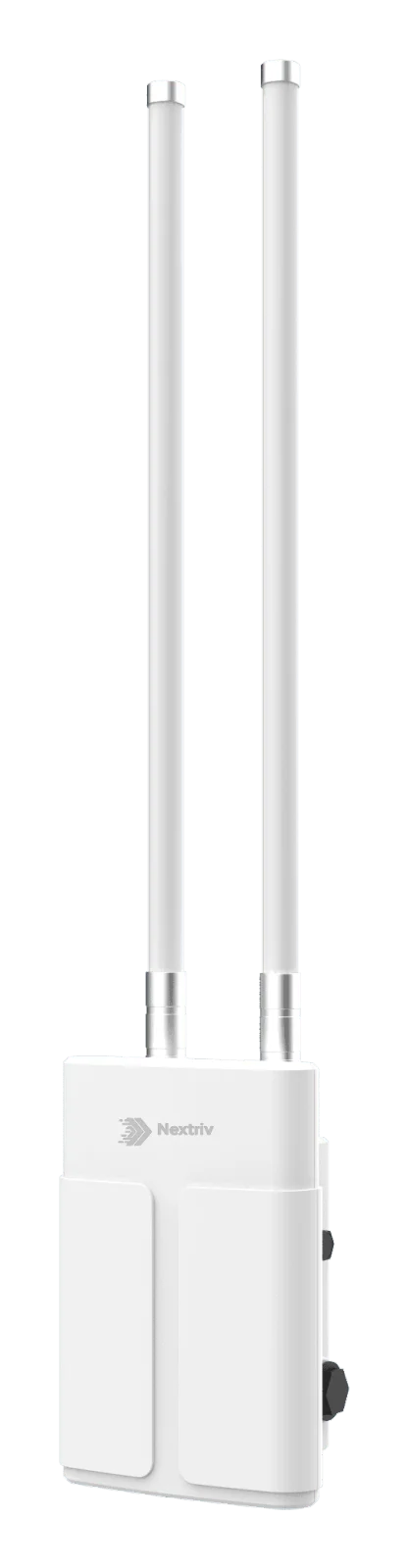

• Dwa złącza antenowe N-Female z antenami 60 cm w komplecie; opcja anteny 130 cm o zysku 8 dBi — zasięg do 15 km w linii widzenia.
• Potrójny backhaul z automatycznym failoverem: gigabitowy Ethernet (PoE, injektor w komplecie), Wi-Fi, 4G LTE.
• Akcesoria odgromowe: ochronnik przepięciowy PoE i odgromnik antenowy — bezpieczna instalacja masztowa.
• Wbudowany serwer sieci z kodekami, multicastem, zdalną aktualizacją czujników (FUOTA) i trybem floty bramek; integracje MQTT(s), HTTP(s), BACnet, Modbus.
• Czterordzeniowy procesor 1,5 GHz (64-bit), 512 MB DDR4, 8 GB pamięci; watchdog, zegar RTC, śruba uziemienia.
• Nasłuch przed nadawaniem i analizator szumu radiowego — stabilna praca w zatłoczonym eterze, zgodnie z regulacjami współdzielenia pasma.
• Serwis zdalny na każdą okoliczność: WWW, SSH, komendy SMS (gdy łącze danych leży), API HTTP/MQTT, diagnostyka aż po zrzuty ruchu sieciowego; Python SDK i Node-RED.

W systemie Nextriv

Dla platformy Nextriv Hub Outdoor jest punktem agregacji rozległego terenu — i obiektem nadzoru zarazem. Kafelek statusu bramek pokazuje stan każdego huba floty; jeśli bramka przestanie się zgłaszać na 15 minut, platforma oznacza ją jako offline i powiadamia zespół dowolnym z sześciu kanałów: e-mail, SMS, powiadomienie push w przeglądarce, MS Teams, Discord lub alarm dźwiękowy w aplikacji. Razem z alarmem zaniku zasilania z superkondensatora daje to rzadki komfort: wiesz nie tylko, że teren zamilkł, ale też dlaczego.

Czujniki w terenie korzystają z pełnej platformy: automatyczne wykrywanie nowych urządzeń, alerty czteroprogowe na każdą metrykę, pulpity z blisko 20 typami kafelków, raporty PDF i eksporty XLSX/CSV. Retransmisja danych po przerwach łączności po stronie huba i czujników domyka całość — serie pomiarowe z pola, rzeki czy nabrzeża pozostają kompletne.

Typowe wdrożenia

• Rolnictwo: bramka na maszcie gospodarstwa, czujniki gleby i stacje pogodowe na setkach hektarów — zobacz rozwiązania dla rolnictwa.
• Budynki inwentarskie: jeden wysoki punkt agregacji dla klimatu w kurnikach i chlewniach oraz czujników na polach wokół — więcej w rozwiązaniach dla budynków inwentarskich.
• Przemysł: dach hali jako punkt łączący zakład, plac składowy i teren — sprawdź rozwiązania dla produkcji.
• Magazyny i logistyka: place, rampy i obiekty rozproszone pod jedną bramką masztową — szczegóły w rozwiązaniach dla magazynów.
