Różnica ciśnień między pomieszczeniami czystymi jest niewielka, ale jej znaczenie jest duże: pomaga utrzymać kierunek przepływu powietrza od strefy o wyższej czystości do strefy o niższej. Gdy wentylator się zatrzyma, drzwi pozostaną otwarte albo filtr zacznie ograniczać przepływ, kaskada może osłabnąć lub odwrócić się, zanim operator zauważy problem. Dlatego manometr odczytywany raz na zmianę bywa niewystarczający w punktach krytycznych. Ciągły monitoring pokazuje nie tylko bieżącą wartość, lecz także czas, przebieg i reakcję zespołu.
Jednocześnie samo ciśnienie nie dowodzi czystości ani sterylności. Jest parametrem wpływającym na działanie pomieszczenia, a nie zamiennikiem klasyfikacji cząstek, badań przepływu, kwalifikacji HVAC czy strategii kontroli kontaminacji. Dobry projekt zaczyna się właśnie od tej granicy.
Co rzeczywiście mówi EU GMP Annex 1
Annex 1 unijnych wytycznych GMP dotyczy wytwarzania sterylnych produktów leczniczych. Dokument jest w pełni stosowany od 25 sierpnia 2024 r. i wymaga, aby krytyczne różnice ciśnień były stale monitorowane oraz rejestrowane. System ostrzegawczy ma natychmiast sygnalizować awarię nawiewu lub spadek poniżej ustalonego limitu. Dla innych różnic ciśnień może być właściwy monitoring w regularnych odstępach, zależnie od ryzyka.
Najczęściej cytowane 10 Pa Annex 1 określa jako wartość orientacyjną minimalnej różnicy między sąsiadującymi pomieszczeniami różnych klas. Nie jest to uniwersalny próg dla każdego cleanroomu, śluzy i laboratorium. Właściwe pasmo robocze wynika z projektu, kwalifikacji i strategii kontroli kontaminacji. W pomieszczeniach containment kierunek przepływu może być celowo odwrócony, aby chronić otoczenie przed substancją niebezpieczną. Próba mechanicznego zastosowania „zawsze +10 Pa” mogłaby wtedy pogorszyć bezpieczeństwo.
Annex 1 dopuszcza opóźnienie alarmu tylko wtedy, gdy zostało ocenione i uzasadnione w strategii kontroli kontaminacji. Nie jest to zgoda na wygładzanie niewygodnych zdarzeń. Czas otwarcia drzwi, naturalna odpowiedź śluzy i ryzyko procesu trzeba poznać podczas kwalifikacji, a następnie udokumentować, które odchylenia wymagają ostrzeżenia, a które reakcji krytycznej.
Annex 1 i ISO 14644 odpowiadają na różne pytania
Rodzina ISO 14644 obejmuje pomieszczenia czyste w wielu branżach, nie tylko w farmacji. ISO 14644-2 określa wymagania planu monitoringu parametrów mierzących lub wpływających na stężenie cząstek, natomiast ISO 14644-3 opisuje metody badań parametrów działania pomieszczeń. Unijne Annex 1 osadza monitoring w konkretnym reżimie wytwarzania produktów sterylnych i strategii kontroli kontaminacji.
W praktyce norma, wymagania regulacyjne, projekt HVAC oraz procedury zakładu muszą tworzyć jedną całość. Więcej o granicy między klasyfikacją a nadzorem eksploatacyjnym opisujemy w artykule o monitoringu cleanroom według ISO 14644 oraz w przewodniku po walidacji monitoringu GxP.
Tor pomiarowy zaczyna się po obu stronach ściany
Przetwornik różnicy ciśnień porównuje dwa punkty: stronę wysokiego i niskiego ciśnienia. Impulsowe przewody pomiarowe, króćce, sposób prowadzenia rurek i miejsce montażu są częścią toru tak samo jak elektronika. Zagięta rurka, nieszczelność, skropliny albo zamienione wejścia odwrócą lub zniekształcą wynik nawet wtedy, gdy sam przetwornik jest sprawny.
Do różnic rzędu pojedynczych i dziesiątek paskali potrzebny jest zewnętrzny przetwornik niskozakresowy, dobrany pod rzeczywiste pasmo i wymagane wskazanie wartości dodatnich oraz ewentualnie ujemnych. Szeroki zakres „na zapas” obniża użyteczną rozdzielczość. Ważne są również dokładność przy dolnej części skali, stabilność zera, czas odpowiedzi, możliwość wzorcowania i zachowanie przy przeciążeniu.

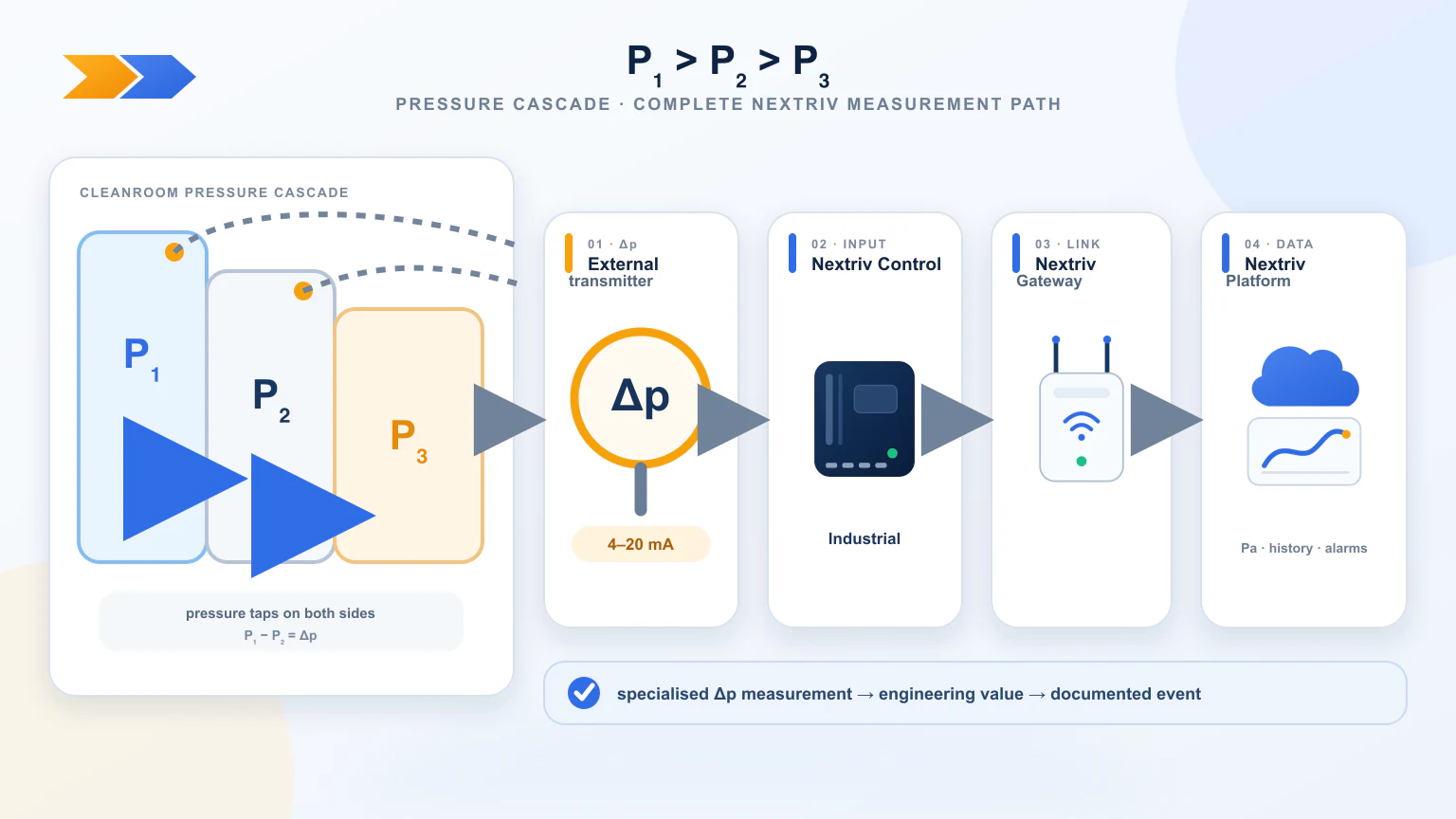

Przetwornik z wyjściem 4–20 mA można włączyć do Nextriv Control Industrial. Sterownik przelicza sygnał na paskale według zakresu urządzenia, zapisuje historię i pozwala ustawić dwa poziomy dolne oraz dwa górne. Taka architektura wykorzystuje specjalistyczny element pomiarowy do małych różnic ciśnień, a platformę do wizualizacji, alarmów i dokumentacji. Szczegóły skalowania oraz diagnostyki pętli opisujemy w przewodniku po podłączeniu czujnika 4–20 mA.
Nazewnictwo kanału powinno usuwać dwuznaczność znaku. Zamiast „DP-03” lepiej zapisać „Pomieszczenie B względem korytarza [Pa]” oraz jawnie określić, że wartość dodatnia oznacza wyższe ciśnienie w pomieszczeniu B. Króćce i rurki należy oznaczyć tymi samymi nazwami. Dzięki temu zamiana przewodów podczas serwisu nie pozostanie tylko odwróconą kreską na wykresie, a operator od razu rozumie, w którą stronę zmieniła się kaskada. Przy kilku granicach pomieszczeń każdy tor powinien mieć jednoznaczny identyfikator, lokalizację i pozycję w dokumentacji kwalifikacyjnej.
Progi wyznacza kwalifikacja, nie szablon
Najpierw należy ustalić normalne pasmo działania dla różnych stanów: pomieszczenie puste, praca rutynowa, przejście personelu, transfer materiału i cykl urządzeń procesowych. Dopiero na tej podstawie powstają progi. Typowy układ może mieć:
- dolne ostrzeżenie, gdy kaskada słabnie, ale pozostaje w zaakceptowanym obszarze reakcji,
- dolny alarm krytyczny przy utracie kwalifikowanego minimum,
- górne progi, jeśli nadmierna różnica utrudnia otwieranie drzwi albo wskazuje problem z regulacją,
- osobną regułę dla awarii samego toru pomiarowego.
Wartość ostrzegawcza nie powinna udawać limitu regulacyjnego. Jest narzędziem wczesnej reakcji zakładu. Limit krytyczny i wymagane działania muszą być spójne z kwalifikacją, analizą ryzyka oraz procedurą odchylenia. Jeżeli proces wymaga zwłoki alarmowej lub złożonej logiki obejmującej stan drzwi, trzeba ją osobno zaprojektować, zwalidować i uzasadnić — nie zakładać, że zwykły próg automatycznie rozumie kontekst śluzy.
Co powinien zawierać zapis zdarzenia
Sam wykres nie wystarcza. Użyteczny zapis obejmuje czas rozpoczęcia, wartość minimalną lub maksymalną, czas trwania, pomieszczenia objęte zdarzeniem, potwierdzenie przez operatora, działania i moment przywrócenia warunków. Dobrze, gdy można zestawić ciśnienie ze stanem drzwi, pracą wentylatora lub alarmem HVAC — korelacja skraca dochodzenie, choć nie zastępuje analizy przyczyny.
Najczęstsze scenariusze to:
- otwarcie obu drzwi śluzy albo uszkodzenie samozamykacza,
- utrata nawiewu lub wyciągu,
- stopniowe obciążanie filtra,
- zmiana bilansu po przebudowie lub serwisie,
- dryft zera przetwornika,
- nieszczelność albo niedrożność przewodu impulsowego.
Alarm powinien prowadzić do procedury, nie tylko do wiadomości. Operator potwierdza zdarzenie, zabezpiecza proces, sprawdza stan drzwi i HVAC, ocenia wpływ na produkt, a jakość decyduje o dalszym postępowaniu. Historia alarmu i komentarze pomagają udokumentować tę sekwencję, podobnie jak w innych systemach monitoringu laboratoryjnego.
Monitoring nie zastępuje kwalifikacji
Przed użyciem tor trzeba uruchomić i zakwalifikować: sprawdzić polaryzację, wskazanie z wzorcem, skalowanie 4–20 mA, alarmy, przerwę sygnału, zapis czasu i reakcję odbiorców. Później dochodzą okresowe wzorcowanie oraz ponowna ocena po zmianie HVAC, układu pomieszczeń, przetwornika lub logiki alarmów. Pomocne zasady rozdzielenia kalibracji od decyzji jakościowej opisuje nasz materiał o kalibracji czujników temperatury — ta sama logika spójności pomiarowej dotyczy ciśnienia.
Prawidłowo zbudowany monitoring daje wczesne ostrzeżenie i wiarygodną historię kaskady. Nie „certyfikuje cleanroomu” i nie dowodzi sterylności. Jest jednym z kontrolowanych elementów systemu, który pozwala szybko zobaczyć, kiedy warunki odbiegły od stanu zakwalifikowanego i jak organizacja na to zareagowała.
