W wielu zakładach najcenniejszy czujnik nie jest ani nowy, ani bezprzewodowy. To przetwornik ciśnienia na rurociągu, sonda poziomu w zbiorniku albo miernik wilgotności w suszarni, który od lat podaje sygnał 4–20 mA do lokalnego wskaźnika. Pomiar działa, ale kończy się na drzwiach szafy sterowniczej: nie ma historii, zdalnego alarmu ani wspólnego pulpitu dla kilku obiektów. Nie zawsze trzeba wymieniać cały tor. Można zdigitalizować istniejący sygnał i włączyć go do monitoringu online — pod warunkiem, że poprawnie rozumie się skalę, zasilanie i diagnostykę pętli.
Co naprawdę niesie sygnał 4–20 mA
Pętla prądowa nie przesyła nazwy parametru ani jednostki. Przenosi jedną wartość prądu, którą odbiornik musi przeliczyć według zakresu zapisanego w dokumentacji przetwornika. Najczęściej 4 mA oznacza dolny koniec zakresu, a 20 mA — górny. Dla przetwornika ciśnienia 0–10 bar będzie więc:
- 4 mA = 0 bar,
- 12 mA = 5 bar,
- 20 mA = 10 bar.
To liniowe przeliczenie jest proste, lecz błąd w jednym polu konfiguracyjnym potrafi odwrócić skalę albo zmienić 6 bar w 60. Dlatego przy uruchomieniu trzeba zapisać cztery liczby: elektryczne minimum i maksimum oraz odpowiadające im minimum i maksimum wielkości fizycznej. Do tego dochodzą nazwa kanału, jednostka i kierunek zależności — nie każdy przetwornik musi mieć zakres rosnący.
Cztery miliampery nazywa się „żywym zerem”. Prawidłowe zero procesu nadal płynie jako prąd, więc przerwany przewód lub martwy nadajnik może dać sygnał wyraźnie niższy od roboczego pasma. To cenna informacja diagnostyczna, ale nie uniwersalna recepta. Dokładne prądy alarmowe zależą od przetwornika, jego konfiguracji i przyjętego standardu. System powinien rozróżniać awarię toru od prawidłowej wartości minimalnej, a granice tej diagnostyki trzeba ustalić na podstawie dokumentacji urządzenia.
Dlaczego ten standard nadal działa w przemyśle
Sygnał prądowy dobrze znosi długie przewody i zakłócenia typowe dla hal, pompowni i maszynowni. Zmiana rezystancji kabla wpływa na wymagany zapas napięcia, lecz w prawidłowo zaprojektowanej pętli nadajnik utrzymuje zadany prąd. Dwuprzewodowy przetwornik może być również zasilany z tej samej pary, którą wysyła pomiar.
Nie oznacza to odporności na wszystko. Zbyt małe napięcie zasilacza, zbyt duża rezystancja przewodów i odbiorników, pętla masy albo błędne połączenie aktywnego wyjścia z aktywnym wejściem nadal powodują złe odczyty lub uszkodzenie sprzętu. Przed podłączeniem trzeba ustalić, czy przetwornik jest dwu-, trzy- czy czteroprzewodowy, kto zasila pętlę oraz czy wejście jest izolowane. W istniejącej instalacji należy też sprawdzić, czy dołączenie kolejnego odbiornika nie przekroczy dostępnego budżetu napięciowego.
Od przetwornika do historii w chmurze

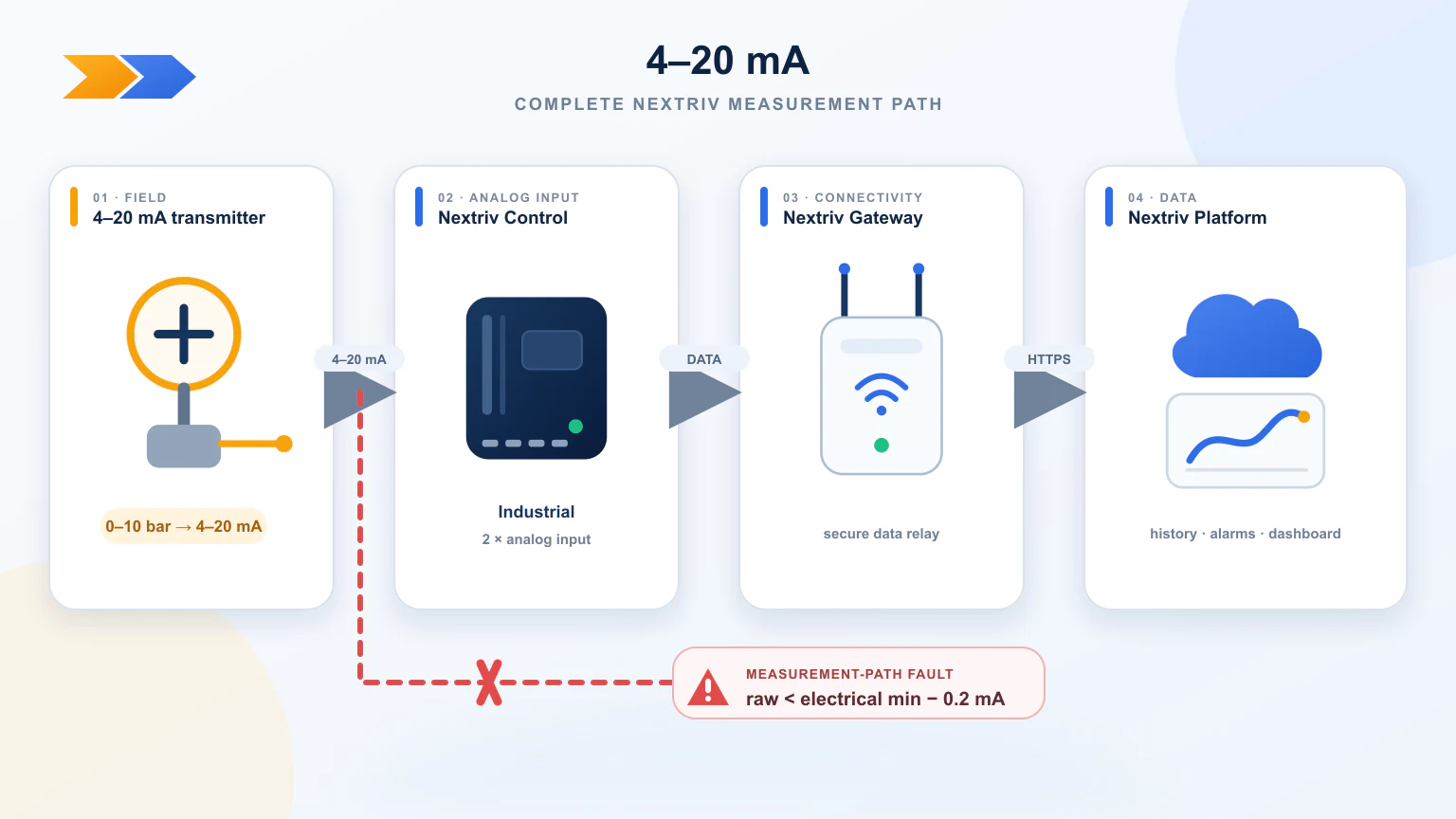

Pełna ścieżka ma pięć elementów: przetwornik, zasilona pętla, wejście analogowe, łączność z platformą i reguła alarmowa. Każdy z nich odpowiada na inne pytanie. Przetwornik mierzy proces, wejście zamienia prąd na liczbę, platforma przechowuje i prezentuje wynik, a reguła ocenia go względem granic operacyjnych.
Nextriv Control Industrial udostępnia dwa wejścia 4–20 mA. Dla każdego kanału platforma mapuje zakres elektryczny na jednostki inżynierskie. Po skonfigurowaniu pełnego skalowania system automatycznie klasyfikuje jako usterkę toru surowy sygnał niższy o ponad 0,2 mA od elektrycznego minimum; pasma awarii nie ustawia się osobno. Wynik trafia na te same pulpity i do tej samej historii co pomiary z czujników radiowych. Można objąć go czterema progami: ostrzegawczym i krytycznym po dolnej oraz górnej stronie zakresu.
Sterownik ma również lokalne reguły wykonywane bez połączenia z chmurą. To przydatne w zwykłej automatyce obiektu, ale nie czyni całego układu certyfikowaną funkcją bezpieczeństwa. Zdalny monitoring, alarm jakościowy i sterowanie zabezpieczające maszynę to trzy różne warstwy, które powinny mieć osobno określone wymagania.
Konfiguracja, która nie fałszuje procesu
Praktyczne uruchomienie warto przeprowadzić w siedmiu krokach.
- Zidentyfikuj przetwornik. Zapisz model w dokumentacji technicznej, jego zakres fizyczny, sposób zasilania, dopuszczalne obciążenie i zachowanie przy awarii.
- Sprawdź schemat pętli. Ustal polaryzację, źródło zasilania, wspólną masę lub izolację oraz wszystkie odbiorniki już włączone szeregowo.
- Nadaj kanałowi znaczenie. „AI1” nic nie mówi operatorowi. „Ciśnienie tłoczenia pompy P-2 [bar]” wskazuje wielkość, urządzenie i jednostkę.
- Wprowadź skalowanie. Zakres 4–20 mA trzeba powiązać z zakresem z tabliczki lub karty przetwornika, nie z wartością zapamiętaną przez technika.
- Przetestuj co najmniej dwa punkty. Najlepiej wymusić wartość blisko dołu i góry zakresu albo użyć kalibratora pętli. Sam odczyt w jednym punkcie nie wykryje błędu nachylenia skali.
- Sprawdź awarię przewodu. Kontrolowane rozłączenie podczas odbioru potwierdza, czy system pokazuje usterkę toru, a nie fałszywe zero. Taki test wykonuje osoba uprawniona, gdy proces na to pozwala.
- Ustal progi z właścicielem procesu. Limit technologiczny, poziom ostrzegawczy i próg krytyczny nie wynikają z zakresu 4–20 mA. Wynikają z instrukcji maszyny, analizy ryzyka i dopuszczalnych warunków produktu.
Podobnie jak przy pomiarze procesowym sondą PT100, kalibracja samego przetwornika nie sprawdza automatycznie całego toru. Jeżeli decyzja zależy od wskazania w platformie, okresowo warto zweryfikować łańcuch od wymuszonej wartości przez wejście analogowe aż do zapisu i alarmu. Sposób interpretacji świadectw opisujemy w przewodniku po kalibracji czujników.
Trzy typowe zastosowania
Ciśnienie i przepływ. Istniejący przetwornik na sprężonym powietrzu, wodzie technologicznej lub filtrze może zasilać wykres trendu. Powolny spadek po godzinach pomaga szukać nieszczelności, a rosnąca różnica na filtrze — planować obsługę. Sama korelacja nie jest jednak diagnozą; potrzebuje kontekstu pracy pomp i zaworów.
Poziom zbiornika. Hydrostatyczny przetwornik 4–20 mA może zostać przeskalowany na metry albo procent napełnienia. Przeliczenie na litry wymaga jeszcze geometrii zbiornika; nie wolno zakładać liniowej objętości w zbiorniku o nieregularnym przekroju.
Parametry maszyny. Prąd obciążenia, drgania, temperatura z lokalnego przetwornika czy pozycja zaworu mogą wejść do jednego pulpitu utrzymania ruchu. W połączeniu z licznikami impulsów pozwala to zestawić stan procesu z liczbą cykli, a przez API i webhooki przekazać alarm do systemu utrzymania ruchu.
Gdzie kończy się monitoring
Podłączenie do platformy nie zmienia klasy przetwornika ani instalacji. Jeśli obwód pracuje w strefie zagrożonej wybuchem, realizuje funkcję bezpieczeństwa albo podlega branżowej kwalifikacji, projekt musi spełnić odpowiednie wymagania sprzętowe i formalne. Nextriv Control Industrial nie powinien być przedstawiany jako element SIL, ATEX ani awaryjne zabezpieczenie maszyny bez odrębnej oceny i dokumentacji. Montaż w szafie oraz ingerencję w działającą pętlę powinna wykonać kompetentna osoba.
W zwykłej telemetrii korzyść jest bardzo konkretna: sprawny przetwornik zostaje na miejscu, a zyskuje historię, czytelną wartość, progi i dostęp z wielu lokalizacji. Dzięki temu modernizacja monitoringu produkcji może zacząć się od danych, które zakład już ma, zamiast od wymiany każdego czujnika.
