Czujnik otwarcia drzwi chłodni — jak połączyć zdarzenia z temperaturą

Wykres temperatury pokazuje skutek, ale często nie wyjaśnia przyczyny. Gwałtowny wzrost może oznaczać otwarcie drzwi, długi załadunek, problem z uszczelką albo awarię chłodzenia. Bez zapisu stanu drzwi zespół zgaduje, co wydarzyło się w komorze. Prosty czujnik otwarcia, zestawiony na jednej osi czasu z temperaturą, zmienia alarm z anonimowego przekroczenia w zdarzenie operacyjne, które można poprawnie zinterpretować.

Nie oznacza to, że każde otwarcie jest problemem. Drzwi służą pracy, a krótkie operacje są normalne. Celem nie jest alarmowanie przy każdym wejściu, lecz rozróżnienie normalnego ruchu od sytuacji, która zwiększa ryzyko dla towaru lub zapowiada pogorszenie działania instalacji.

Dlaczego sama temperatura nie wystarcza

Temperatura powietrza w chłodni reaguje szybko. Po otwarciu drzwi ciepłe powietrze napływa do środka, a po ich zamknięciu agregat przywraca warunki. Towar, szczególnie gęsto ułożony lub znajdujący się w opakowaniach, ma większą bezwładność. Krótki pik powietrza nie musi oznaczać równoważnego ogrzania produktu.

Z drugiej strony seria krótkich otwarć może utrzymywać komorę w niestabilnym stanie, choć żadne pojedyncze zdarzenie nie wygląda groźnie. Jeśli znamy czas rozpoczęcia i zakończenia każdego otwarcia, możemy analizować:

• długość pojedynczego otwarcia;
• liczbę otwarć w zmianie lub godzinie;
• zmianę temperatury podczas otwarcia;
• czas powrotu do zwykłego pasma po zamknięciu;
• zdarzenia poza godzinami pracy;
• różnicę między typowym cyklem a nietypowym zachowaniem.

To przydatne nie tylko w alarmowaniu. Wydłużający się czas powrotu przy podobnych otwarciach może wskazywać na szronienie parownika, osłabienie agregatu, problem z uszczelnieniem lub zmianę obciążenia. Taki kontekst uzupełnia analizę predykcji awarii chłodzenia.

Jak działa czujnik drzwi

Najczęściej stosuje się kontaktron i magnes. Jedna część znajduje się na nieruchomej ościeżnicy, druga na skrzydle. Zbliżenie lub oddalenie zmienia stan obwodu, który rejestrator zapisuje jako drzwi zamknięte albo otwarte. To rozwiązanie proste, ale jego wiarygodność zależy od montażu.

Trzeba uwzględnić tolerancję szczeliny, kierunek ruchu, drgania, szron, możliwość uderzenia wózkiem i prowadzenie przewodu. Magnes zamocowany zbyt daleko może powodować niestabilny stan. Element wystający w świetle drzwi szybko zostanie uszkodzony. W środowisku wilgotnym należy też dobrać obudowę i połączenia odpowiednie do warunków.

Szerzej o zasadzie działania i typowych zastosowaniach piszemy w poradniku o czujniku kontaktowym drzwi i okien. W chłodni szczególnie ważne jest, by elektronika o nieodpowiedniej odporności i temperaturze pracy nie znajdowała się wewnątrz komory. Kontaktron może być w środku, a nadajnik — na zewnątrz, połączony przewodem przez właściwie wykonany przepust.

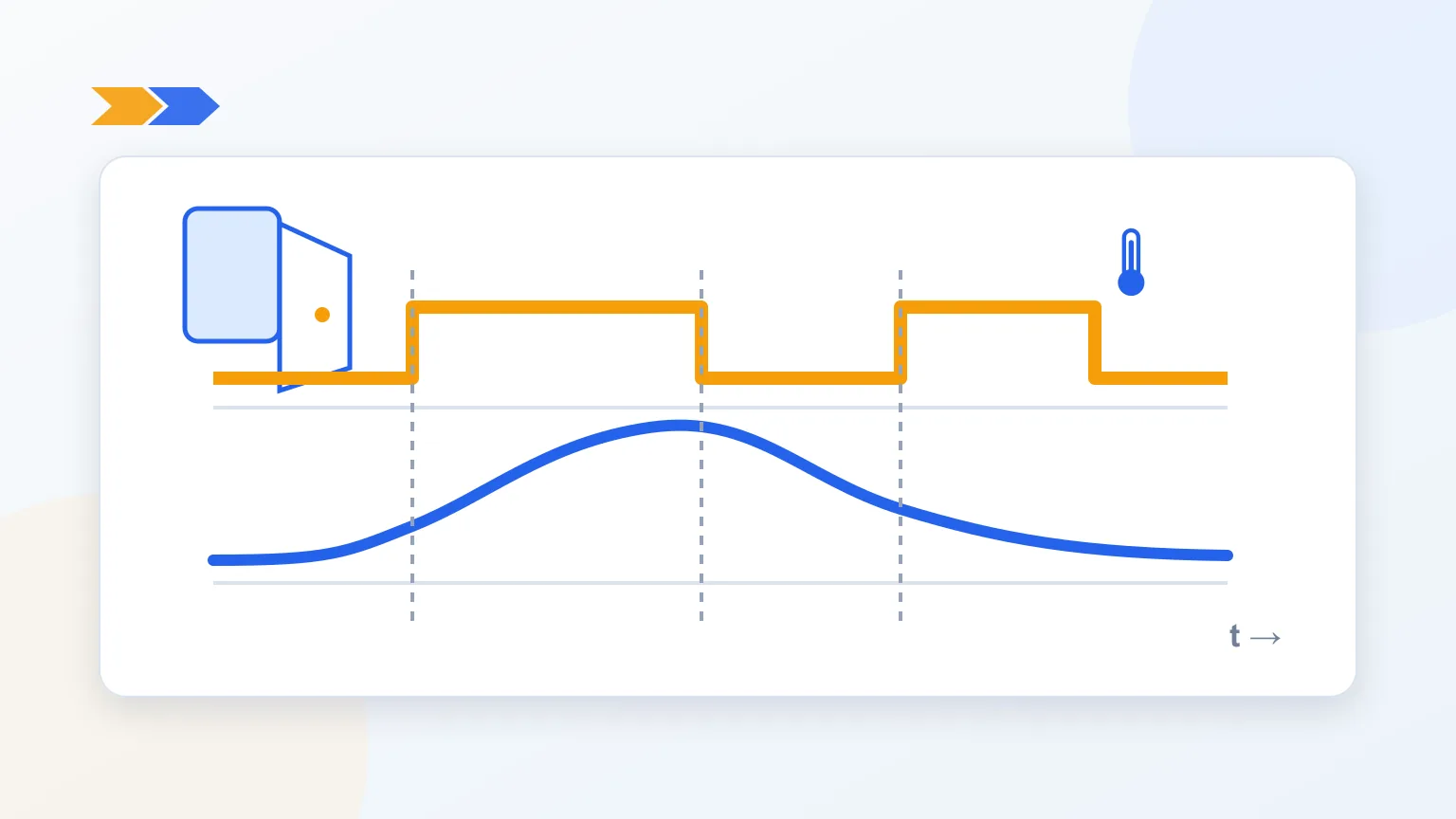

Jedna oś czasu dla drzwi i temperatury

Najbardziej użyteczny układ rejestruje oba sygnały we wspólnym urządzeniu albo synchronizuje je do tego samego wiarygodnego czasu. Dzięki temu można zobaczyć kolejność:

1. drzwi zostały otwarte;
2. temperatura powietrza zaczęła rosnąć;
3. drzwi zostały zamknięte;
4. temperatura osiągnęła maksimum;
5. chłodnia wróciła do zwykłego pasma.

Jeśli każdy sygnał ma inny zegar lub dane są eksportowane z dwóch systemów bez synchronizacji, kilkuminutowe przesunięcie może prowadzić do błędnych wniosków. Wspólny czas nie oznacza jednak pełnej redundancji. Sonda i kontaktron na jednym nadajniku mogą dzielić zasilanie, pamięć oraz łączność; zapewniają korelację, a nie dwa niezależne systemy bezpieczeństwa.

Jak określić, kiedy otwarcie wymaga reakcji

Nie istnieje uniwersalny czas otwarcia dobry dla każdej komory. Minuta może być zbyt długa dla małego urządzenia i zupełnie normalna dla chłodni obsługującej palety. Granicę proceduralną należy oprzeć na obserwacji normalnej pracy, badaniu rozkładu temperatury i dopuszczalnym ryzyku dla produktu.

Praktyczny proces konfiguracji wygląda tak:

• zbierz dane z reprezentatywnego tygodnia lub pełnego cyklu pracy;
• ustal typowy czas otwarcia dla przyjęcia, kompletacji i sprzątania;
• sprawdź, jak długo chłodnia wraca do stabilnych warunków;
• ustal, kiedy samo otwarcie wymaga natychmiastowej reakcji, a kiedy oceny czasu trwania;
• zdefiniuj w procedurze ostrzeżenie oraz sytuację krytyczną wymagającą eskalacji;
• rozważ inne zasady dla godzin pracy i okresów bez obsługi, jeśli proces tego wymaga;
• przeglądaj zdarzenia nieistotne operacyjnie i udokumentuj każdą zmianę kryteriów.

Nie każdy rejestrator ani platforma udostępnia regułę „drzwi otwarte dłużej niż X”. Jeżeli taka automatyka jest wymagana, trzeba potwierdzić obsługę licznika czasu w wybranym urządzeniu lub integracji i zwalidować cały tor. Nie wolno mylić jej z opóźnieniem kolejnego kroku eskalacji: eskalacja rozpoczyna się już po utworzeniu zdarzenia i tylko wyznacza moment powiadomienia następnej osoby.

Alarm zbyt czuły szybko zostanie zignorowany. Zbyt łagodny zareaguje dopiero po pogorszeniu warunków. Kryteria trzeba więc traktować jako element nadzorowanej procedury, nie jednorazową wartość z instrukcji.

Kontaktron nie zastępuje sondy temperatury

Zamknięte drzwi nie dowodzą, że chłodzenie działa. Awaria agregatu, brak zasilania albo oblodzenie mogą rozwijać się przy prawidłowo zamkniętej komorze. Dlatego zdarzenie drzwiowe ma wyjaśniać pomiar temperatury, a nie go zastępować.

Równie ważne jest umiejscowienie sondy. Punkt przy drzwiach szybko pokaże napływ ciepłego powietrza, ale może nie reprezentować całej przestrzeni. Punkt przy nawiewie pokaże cykle agregatu. Lokalizację stałego pomiaru warto oprzeć na mapowaniu lub udokumentowanej ocenie najtrudniejszych stref. Wybór między sondą wewnętrzną i czujnikiem zintegrowanym omawia poradnik czujnik z sondą czy zintegrowany.

Uruchomienie i testy odbiorowe

Przed oddaniem systemu do pracy sprawdź cały tor, a nie tylko zmianę ikony na ekranie:

1. otwórz i zamknij drzwi kilka razy, również powoli;
2. sprawdź, czy zapis nie „drży” przy ruchu skrzydła;
3. porównaj znaczniki czasu stanu drzwi i temperatury;
4. utrzymaj drzwi otwarte przez kontrolowany czas i zweryfikuj zapis zmiany stanu; jeżeli wdrożono zewnętrzną logikę czasu otwarcia, sprawdź również jej zadziałanie;
5. potwierdź odbiór wiadomości przez pierwszego i zapasowego odbiorcę;
6. odłącz przewód lub zasymuluj dozwolony test usterki, jeśli konstrukcja i procedura na to pozwalają;
7. zapisz wynik, datę i osoby uczestniczące.

Test należy powtarzać po zmianie położenia czujnika, regulacji drzwi, wymianie nadajnika oraz okresowo według analizy ryzyka. Kontrola wizualna powinna objąć mocowanie, przewód, szczelinę, szron i ślady uderzeń.

Jak interpretować zdarzenie

Po alarmie nie wystarczy opisać „drzwi otwarte”. Potrzebny jest kontekst: kto wykonywał operację, dlaczego trwała tak długo, jaki był przebieg temperatury i jak szybko komora odzyskała stabilność. Jeśli przekroczono limit produktu, dalsza decyzja wymaga procedury jakościowej. Samo zamknięcie drzwi nie kasuje skutków zdarzenia.

Dla awarii poza godzinami pracy przydaje się wcześniej ustalona eskalacja. Poradnik o alarmie SMS przy awarii chłodni opisuje, jak połączyć powiadomienie z odpowiedzialnością i zastępstwem, zamiast polegać na jednym numerze telefonu.

Przykładowa konfiguracja Nextriv

Nextriv Probe Pro Duo ma dwa wejścia, które mogą obsłużyć sondę temperatury i przewodowy kontakt drzwiowy. Nadajnik pozostaje na zewnątrz chłodni, a oba kanały otrzymują wspólny czas. Pamięć lokalna chroni historię przy chwilowej utracie komunikacji.

Taki układ upraszcza korelację zdarzeń. Standardowa reguła progowa Nextriv ocenia zaraportowany stan kontaktu od razu; historia otwarcia i zamknięcia pozwala później policzyć czas trwania. Opóźnienia w polityce eskalacji dotyczą powiadamiania kolejnych odbiorców już istniejącego zdarzenia, a nie odroczenia jego utworzenia. Jeżeli obiekt wymaga automatycznego alarmu dopiero po określonym czasie otwarcia, potrzebna jest osobno potwierdzona i zwalidowana logika urządzenia albo integracji. Wymagania dla większej instalacji warto ująć w całościowy plan monitoringu chłodni i mroźni, obejmujący rozmieszczenie sond, zasilanie, łączność, wzorcowanie i reakcję.

Checklista wdrożenia

• Zamontuj kontakt poza strefą uderzeń i sprawdź tolerancję szczeliny.
• Pozostaw nadajnik poza komorą, jeśli wymaga tego zakres pracy i odporność obudowy.
• Rejestruj stan drzwi i temperaturę na wspólnej osi czasu.
• Ustal proceduralną granicę czasu otwarcia na podstawie danych z realnej pracy, nie wartości „z internetu”.
• Jeśli potrzebujesz automatycznego licznika czasu, potwierdź go jako funkcję urządzenia lub integracji — nie jako opóźnienie eskalacji.
• Oddziel normalne operacje od zdarzeń wymagających eskalacji.
• Testuj odbiór alarmu, zastępstwa i procedurę po godzinach.
• Analizuj czas powrotu temperatury, nie tylko sam moment zamknięcia.
• Dokumentuj przeglądy mocowania, przewodu i szczelności.

Czujnik drzwi daje największą wartość wtedy, gdy nie jest samotnym alarmem binarnym. Połączony z temperaturą i procedurą pokazuje przyczynę, dynamikę oraz skutki zdarzenia. Dzięki temu zespół może korygować organizację pracy, wcześniej wykrywać pogorszenie chłodzenia i podejmować decyzje na podstawie faktów.

Źródła

• Rozporządzenie (WE) nr 852/2004 w sprawie higieny środków spożywczych
• Rozporządzenie Komisji (WE) nr 37/2005 dotyczące monitorowania temperatury żywności głęboko mrożonej
• WHO Technical Supplement — temperature monitoring systems for fixed storage areas
• WHO — narzędzie do mapowania temperatury urządzeń łańcucha chłodniczego i magazynów
